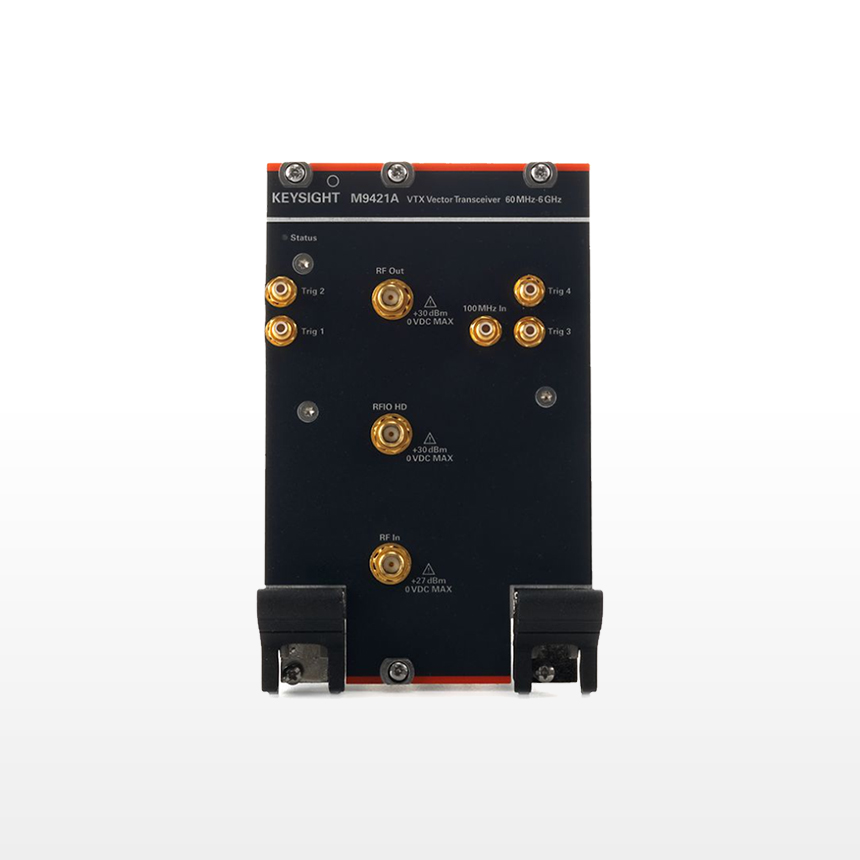

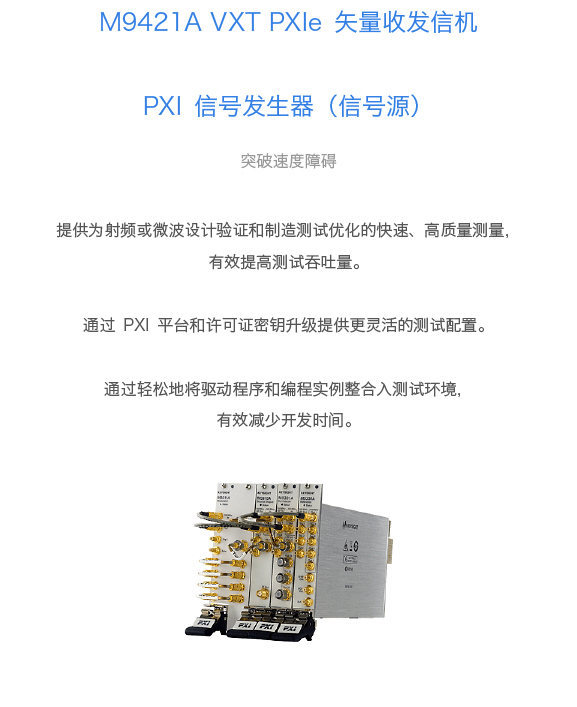

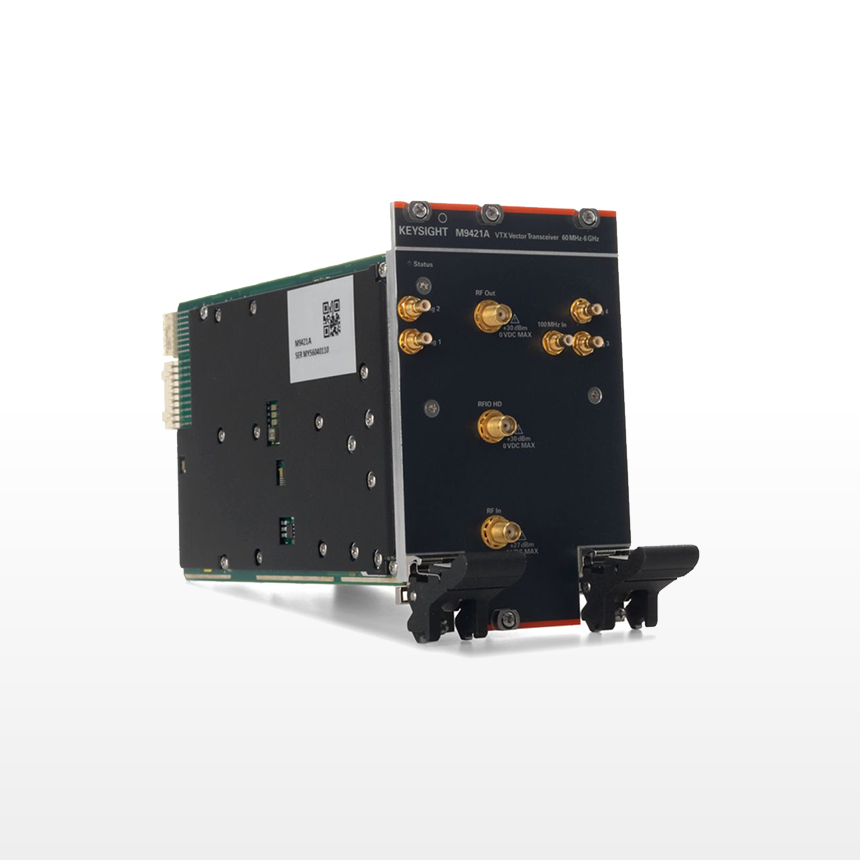

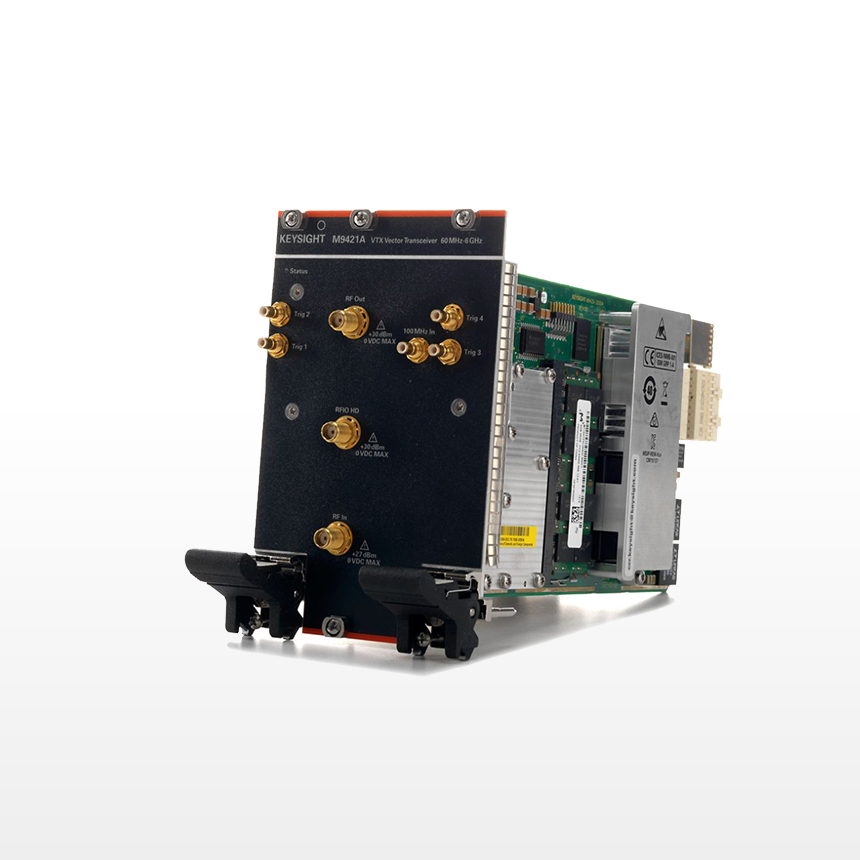

M9421A VXT PXIe 矢量收发信机

带宽 160 MHz ，频率范围60 MHz至6 GHz

品牌：Keysight(是德)

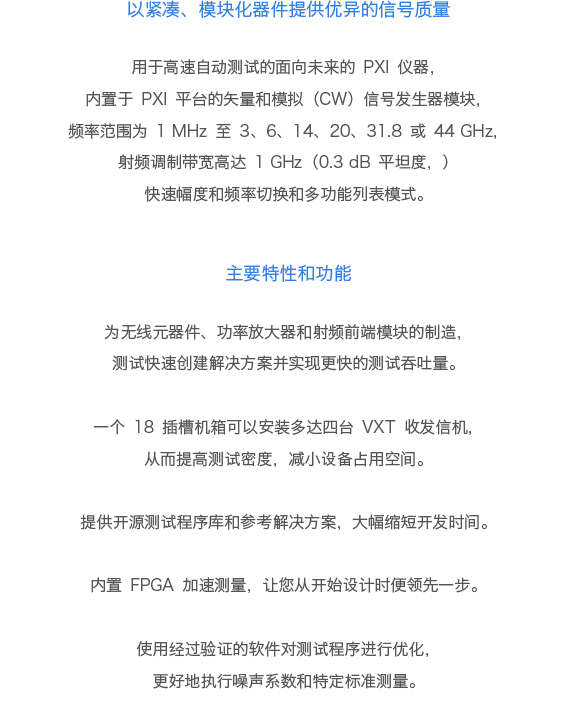

主要特性和功能：

为无线元器件、功率放大器和射频前端模块的制造测试快速创建解决方案并实现更快的测试吞吐量。

一个 18 插槽机箱可以安装多达四台 VXT 收发信机，从而提高测试密度，减小设备占用空间。

提供开源测试程序库和参考解决方案，大幅缩短开发时间。

内置 FPGA 加速测量，让您从开始设计时便领先一步。

使用经过验证的软件对测试程序进行优化，更好地执行噪声系数和特定标准测量。

产品资料深入咨询收藏

技术指标

性能水平	◆◆◆◇◇◇
基带发生器模式	无
软件——通用	I/Q 波形 AM，FM，PM 的MATLAB
软件——蜂窝/无线连通性	蓝牙 GSM / EDGE / Evo LTE / LTE高级FDD和TDD 移动WiMAX™ 短距离通讯 TD-SCDMA / HSPA W-CDMA / HSPA + WLAN 802.11a / b / g / j / p / n / ac / ah / ax cdma2000®/ 1xEV-DO
软件——音频/视频广播	无
波形回放存储器	无
应用——无线连通性	蓝牙® 802.16 OFDMA WLAN（802.11a / b / g / p / j / n / ac / ah / ax）
应用——通用	模拟解调灵活的数字调制分析噪声系数的MATLAB
最大分析带宽	160兆赫
1 GHz 时的 DANL	-160 dBm /赫兹
触发	射频猝发外置周期视频
矢量	是

选件和升级

频率范围
M9421A-504	频率范围，60 MHz至3.8 GHz
M9421A-506	频率范围60 MHz至6 GHz

带宽
M9421A-B40	带宽40 MHz（标准）
M9421A-B85	带宽，80 MHz
M9421A-B1X	带宽160 MHz

记忆
M9421A-M02	内存，256 MSa（标准）
M9421A-M05	内存，512 MSa

性能和功能能力
M9421A-1EA	高输出功率
M9421A-HDX	半双工端口

校准选项
M9421A-UK6	带有测试数据的商业校准证书

MIMO应用
M9421A-MMO	真正的MIMO测量
M9421A-MTS	用于MIMO测量的多测试仪同步

配饰
Y1212A	PXI 插槽挡板：5 个，单插槽

Signal Studio应用
N7650B	M9381A，M9420A和M9421A的Signal Studio波形许可证

应用程序软件
N6171A	MATLAB 软件
89601B	- 89600 VSA 软件

附加文件
M9421A-ABJ	日语入门和故障排除指南
M9421A-ACT	入门和故障排除指南，俄语
M9421A-AB2	入门和故障排除指南，中文
M9421A-AB1	入门和故障排除指南，韩语

测量和波形应用
Y9073B	用于 EXM 的 W-CDMA/HSPA+ 测量和波形分析应用软件
Y9076B	用于 EXM 的 1xEV-DO 测量和波形分析应用软件
Y9077B	用于 EXM 的 WLAN 测量和波形应用软件
Y9079B	用于 EXM 的 TD-SCDMA/HSPA 测量和波形分析应用软件
Y9080B	适用于 EXM 的 LTE FDD 测量和波形应用软件
Y9081B	用于 EXM 的蓝牙® 测量和波形分析应用软件
Y9082B	适用于 EXM 的 LTE TDD 测量和波形应用软件
Y9071B	用于 EXM 的 GSM/EDGE/Evo 测量和波形分析应用软件
Y9072B	用于 EXM 的 cdma2000® 测量和波形分析应用软件
