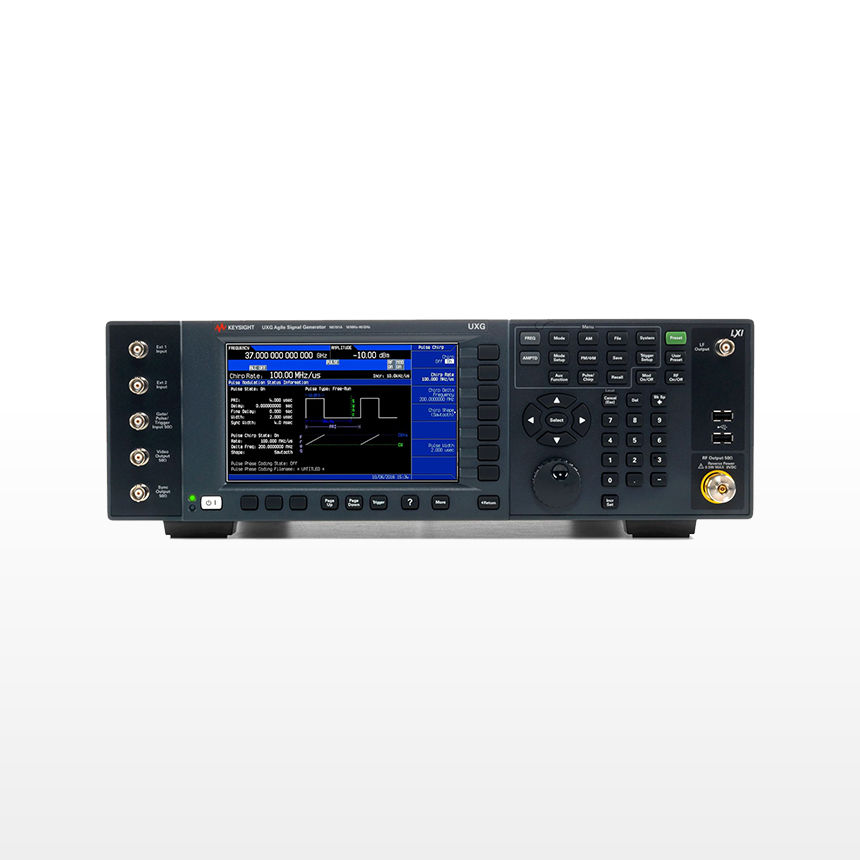

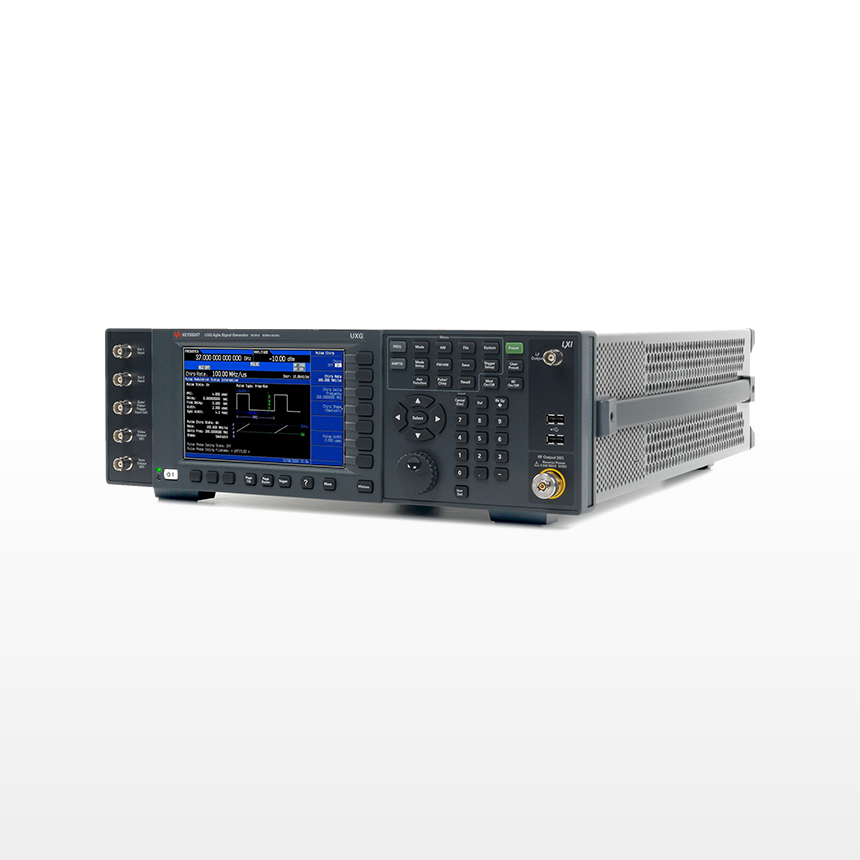

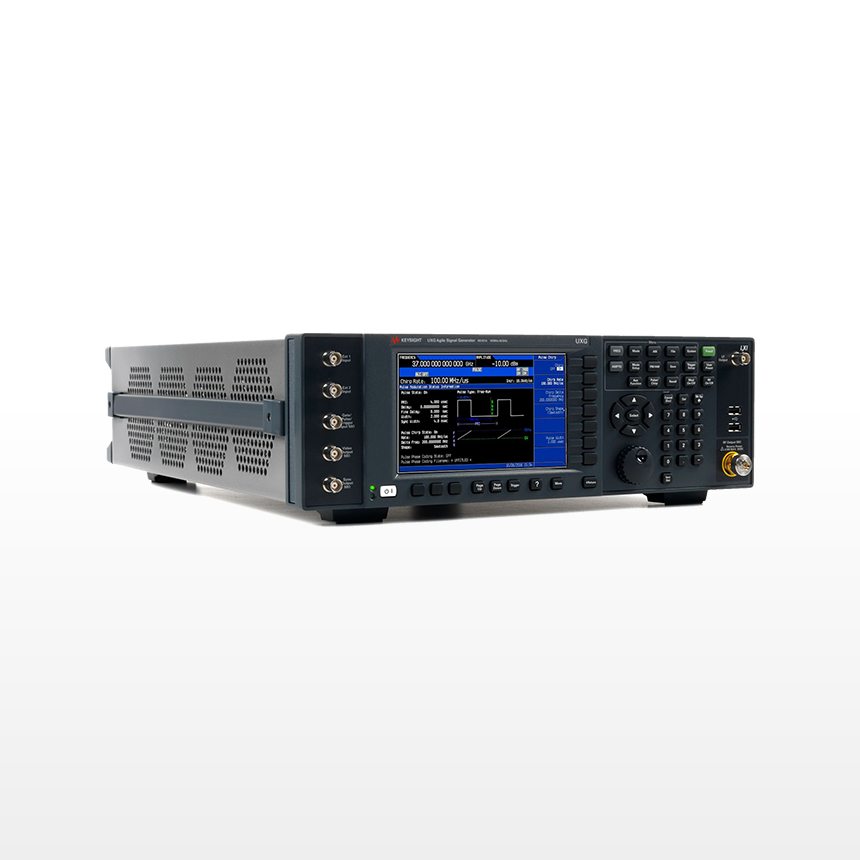

N5193A UXG X 系列捷变信号发生器
X 系列捷变信号发生器（UXG）
更容易整合新情报与最新信号场景
无论您需要可靠的本振还是可扩展的威胁仿真器，都可以获得功能强大的构建模块，
更精确地仿真雷达、电子战和天线测试中的多发射机场景，
同时实现最快速的开关切换、相位相干和广泛的脉冲调制，
随时应需生成复杂的信号仿真，从而加快测试速度并增强您对电子战系统性能的信心，
提升测试系统的可靠性：UXG 支持滑入式安装方式，可以替代传统的快速开关切换信号源。
精确仿真复杂的信号场景
快速更新频率、幅度和相位，最短仅需 180 ns，
生成宽线性调频，达到载波频率的 10% 至 25%，
创建最窄 10 ns 脉宽、3 ns 上升时间/下降时间和 90 dB 通/断比的脉冲。
主要特性和功能
更逼真：仿真日益复杂的信号环境，以满足雷达、电子战和天线测试需要；
通过在您需要时为您生成仿真信号使您更快地测试电子战系统并增强信心：UXG 是可扩展的威胁仿真器；
使用脉冲描述字（PDW）生成长脉冲序列，单独控制脉冲特征；
精确仿真多重威胁环境：180ns PDW 更新速率，宽度为 10% 至 25% 载频的线性调频信号，最窄仅为 10ns 的脉冲。
技术指标
| 性能水平 | ◆◆◆◆◆◇ |
|---|---|
| IQ 内部/外部调制带宽 | 无 |
| 基带发生器模式 | 无 |
| 软件——通用 |
|
| 软件——蜂窝/无线连通性 | 无 |
| 软件——音频/视频广播 | 无 |
| 波形回放存储器 | 无 |
选件
| 频率范围 | |||
| N5193A-520 | 频率范围10 MHz至20 GHz | ||
| N5193A-540 | 频率范围10 MHz至40 GHz | ||
| 连接器配置 | |||
| N5193A-1EM | 将所有连接器移至后面板 | ||
| 连接器类型 | |||
| N5193A-1ED | N 型（阴头）射频输出连接器 | ||
| 频率解析度 | |||
| N5193A-FR1 | 0.001 Hz 频率分辨率 | ||
| 模拟调制 | |||
| N5193A-UNT | AM、FM、相位调制、低频输出、窄带线性调频 | ||
| N5193A-WC1 | 宽带线性调频 | ||
| 脉冲调制 | |||
| N5193A-PM1 | 脉冲调制 | ||
| 切换速度 | |||
| N5193A-SS1 | 1 µs 切换速度 | ||
| N5193A-SS4 | 180 ns PDW更新速率（正常或列表模式）或370 ns延迟（快速CW模式） | ||
| 光谱纯度 | |||
| N5193A-EP1 | 更低的相位噪声 | ||
| 功率 | |||
| N5193A-AT2 | 添加机械+固态衰减器组件 | ||
| 辅助控制接口 | |||
| N5193A-CC1 | 100 引脚 I/O 接口（二进制输入） | ||
| N5193A-CC2 | 50 引脚 I/O 接口（BCD 输入） | ||
| N5193A-CC4 | 10个千兆以太网I / O接口和14个触发端口 | ||
| 校准文件 | |||
| N5193A-1A7 | 校准 + 不确定度 + 保护频段 | ||
| N5193A-A6J | ANSI Z540-1-1994 校准 | ||
| N5193A-UK6 | 包含测试数据的商业校准证书 | ||
| 附件 | |||
| N5193A-AXT | 硬运输箱 | ||
| 34192A | 3U 双镶条套件 | ||
| 1CC131A | LVDS电缆，长1.5m | ||
| 1CC132A | BCD电缆，长1.5m | ||
| 1CC133A | 10 Gb光纤电缆，2m长和两个SFP +收发器 | ||
| 1CC150A | 带有512 GB固态硬盘的UXG SSD驱动器托盘组件 | ||
| 1CC145A | UXG SSD空驱动器托盘组件，不包括SSD | ||
