产品型号

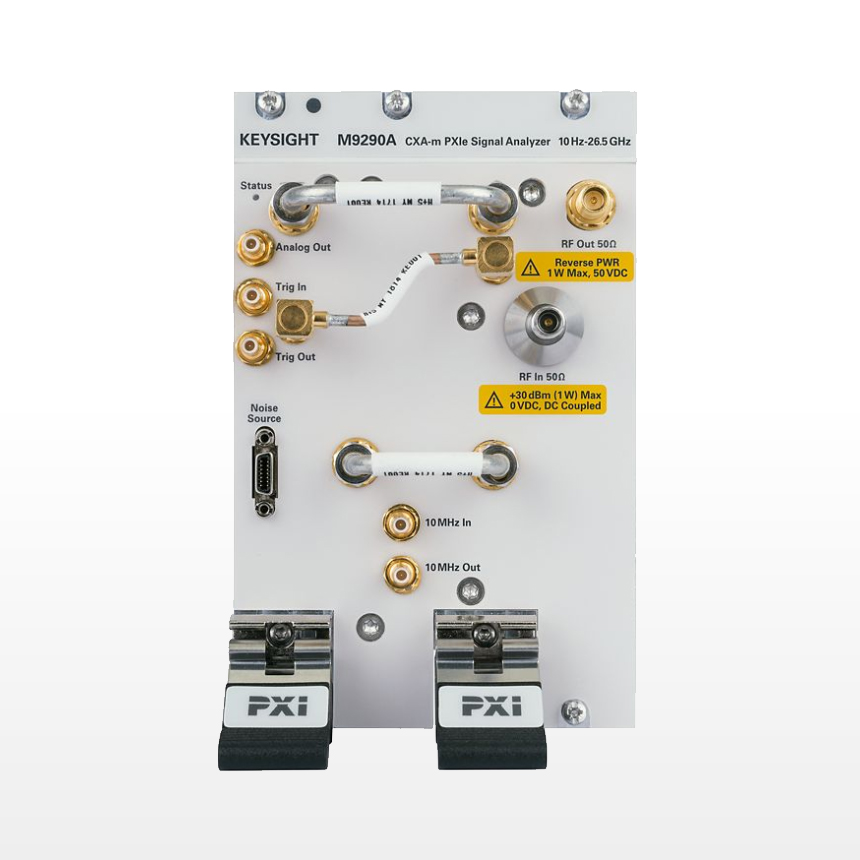

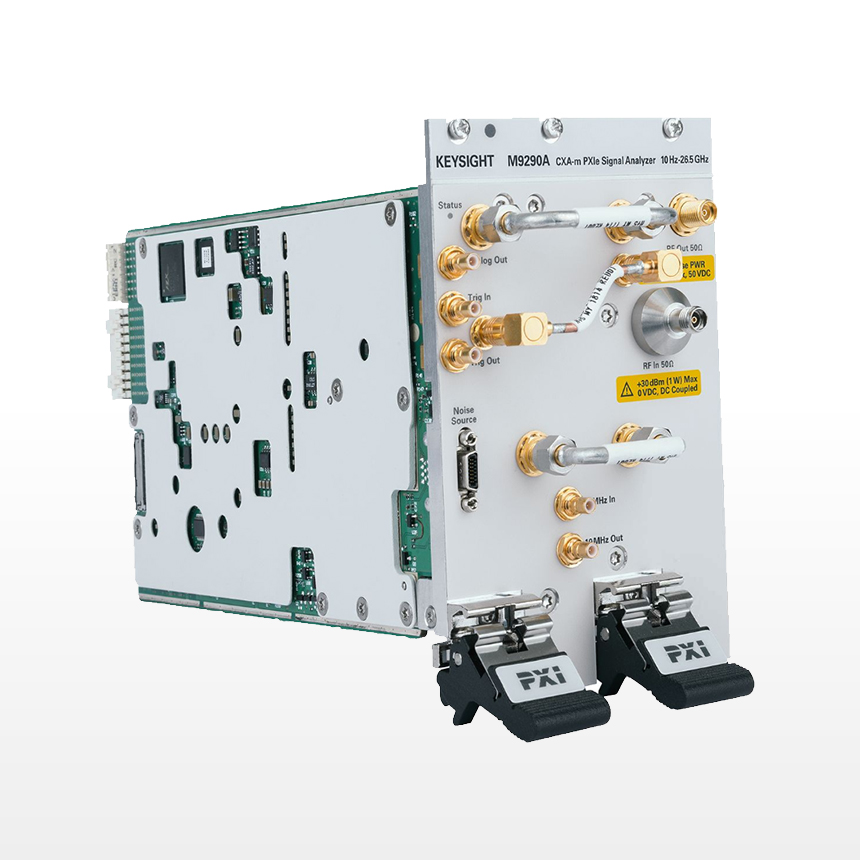

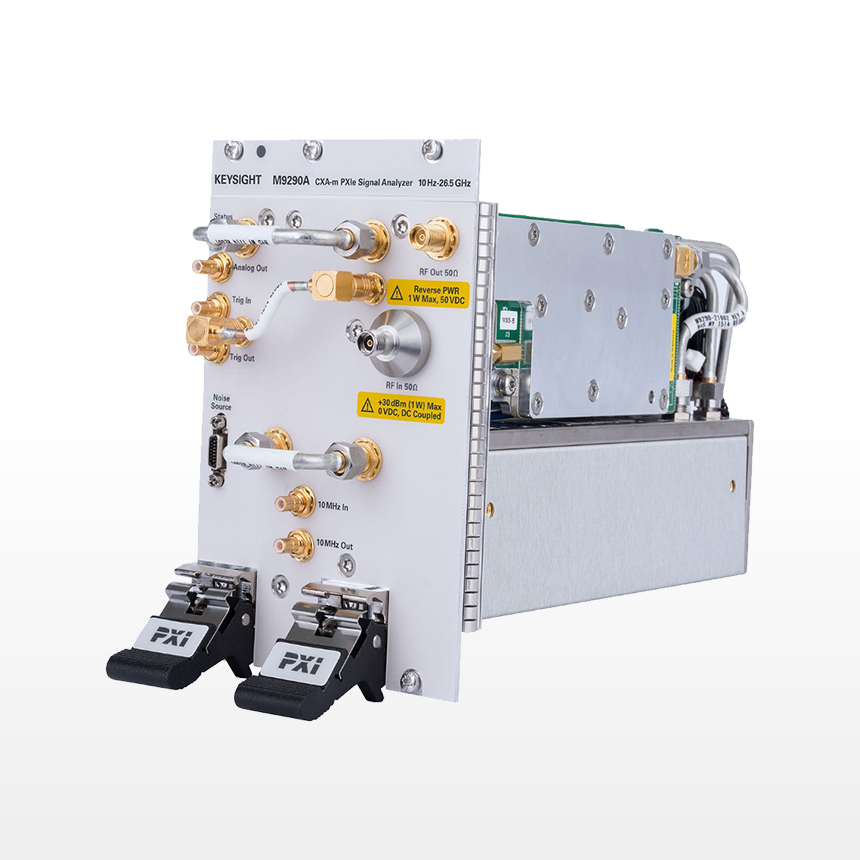

M9290A CXA-m PXIe 信号分析仪
频率范围：9 Hz 至 26.5 GHz，PXIe架构
主要特性和功能
部署体积更小而精度却毫不逊色的微波仪器：性能完全符合技术指标，
值得您充分信赖，频率范围高达 26.5 GHz，占用 4 个插槽；
您可以在测量速度、灵敏度和精度之间取得最佳平衡，
并可以灵活选择扫描工作模式或 FFT 工作模式；
借助全频段跟踪发生器，可以执行快速且经过校准的激励响应测量；
优化研发、生产和维护之间的过渡：
CXA-m 的代码兼容台式 X 系列信号分析仪和 ESA 频谱分析仪。
X 系列信号分析仪
利用我们最先进的信号分析工具帮助您进行设计、测试，实现新的突破
提供从最高性能实时分析到低成本基本测量等多个选择
使用最广泛的特定应用软件，实现更深层次的故障诊断或执行一键式测量
产品通过售后升级服务可以伴随技术的变化演进，包括频率、带宽、实时、CPU 等
不论您使用哪一款仪器，从研发到生产都能保持 100% 的代码兼容性，可确保在公司内部实现一致性测量
通过切实可用的性能更快获得分析结果
全新多点触控用户界面让测量设置变得简单明了，并提供定制视图
利用实时频谱分析功能查看、捕获并分析最罕见的信号，包括已知和未知信号
凭借 510 MHz 带宽和 >75 dBc 无杂散动态范围，查看以往难以观测的信号
使用本底噪声扩展（NFE）技术将测量噪声降低最多 10 dB，可以提高低电平信号测量的精度
技术指标
频率选件
3, 7.5, 13.6, 26.5 GHz
标准衰减器衰减范围
70 dB
标准衰减器步进
10 dB
实时带宽选件
无
1 GHz 时的 DANL
-163 dBm
最大分析带宽
25 MHz
1 GHz 时，1 MHz 频偏处的相位噪声
-132 dBc/Hz
1 GHz 时，10 kHz 频偏处的相位噪声
-110 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声
-110 dBc/Hz
无杂散动态范围
无
三阶截获（TOI），1 GHz 时
+16 dBm
可用应用
是
最大实时带宽
无
总体幅度精度
± 0.5 dB
带宽选件
10 MHz（标配），25 MHz
性能水平
◆◆◇◇◇◇
应用——蜂窝
应用——数字视频
无
应用——通用
应用——无线连通性
蓝牙®
100% 截获概率的最短信号持续时间
无
信掩比 > 60 dB 时的可检测信号持续时间
无
显示视图
无
触发
使用频率模板触发的应用软件
无
2 GHz 时的 DANL，不配备前置放大器
-149 dBm
10 GHz 时的 DANL，不配备前置放大器
-140 dBm/Hz
选件
Frequency range
M9290A-F03
频率范围，10 Hz 至 3 GHz
M9290A-F07
频率范围，10 Hz 至 7.5 GHz
M9290A-F13
频率范围，10 Hz 至 13.6 GHz
M9290A-F26
频率范围，10 Hz 至 26.5 GHz
Preamplifier
M9290A-P03
前置放大器，3 GHz
M9290A-P07
前置放大器，7.5 GHz
M9290A-P13
前置放大器，13.6 GHz
M9290A-P26
前置放大器，26.5 GHz
Bandwidth
M9290A-B25
分析带宽，25 MHz
Performance options
M9290A-PAA
精密幅度精度
M9290A-FSA
精细分辨率步进衰减器，7.5 GHz
M9290A-PFR
精确的频率参考
Generator
M9290A-T07
Tracking Generator, 7.5 GHz
M9290A-T03
Tracking Generator, 3 GHz
M9290A-T13
Tracking generator, 13.6 GHz
M9290A-T26
Tracking generator, 26.5 GHz
Calibration options
M9290A-UK6
包含测试数据的商业校准证书
Application software
N6171A
MATLAB 软件
89601B
- 89600 VSA 软件
Accessories
Y1282A
Connection Cable for N9069A Noise Figure Measurement Application
Additional documentation
M9290A-AB1
Getting started guide CXA-m Korean localization
M9290A-AB2
Getting started guide CXA-m Chinese localization
M9290A-ABD
Getting started guide CXA-m German localization
M9290A-ABF
Getting started guide CXA-m French localization
M9290A-ABJ
Getting started guide CXA-m Japanese localization
M9290A-AKT
Getting started guide CXA-m Russian localization
