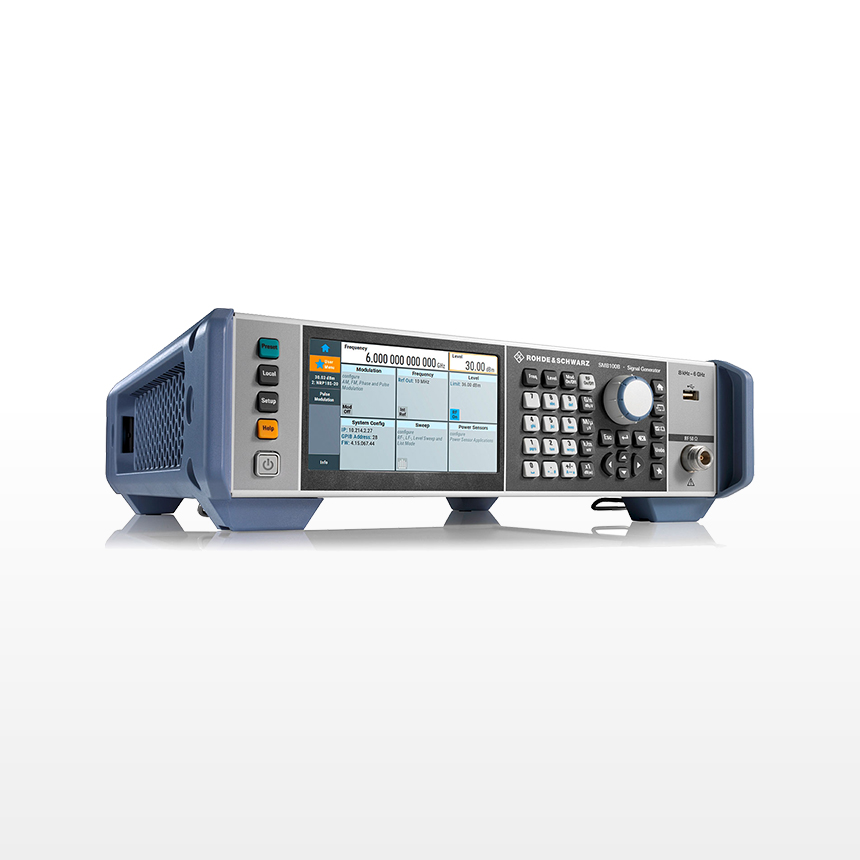

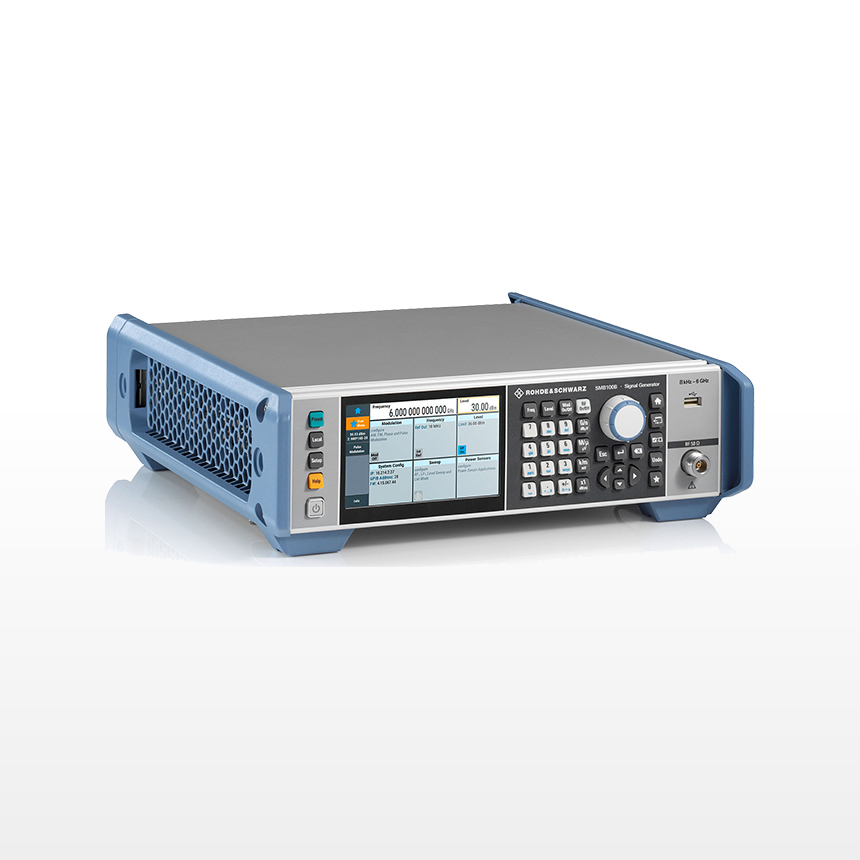

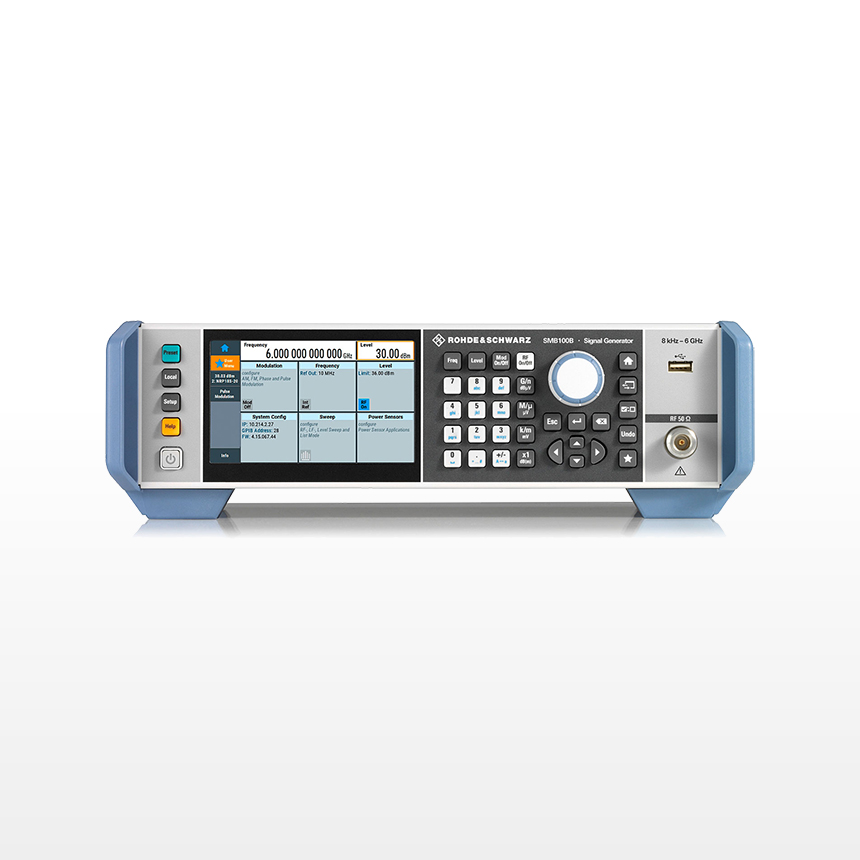

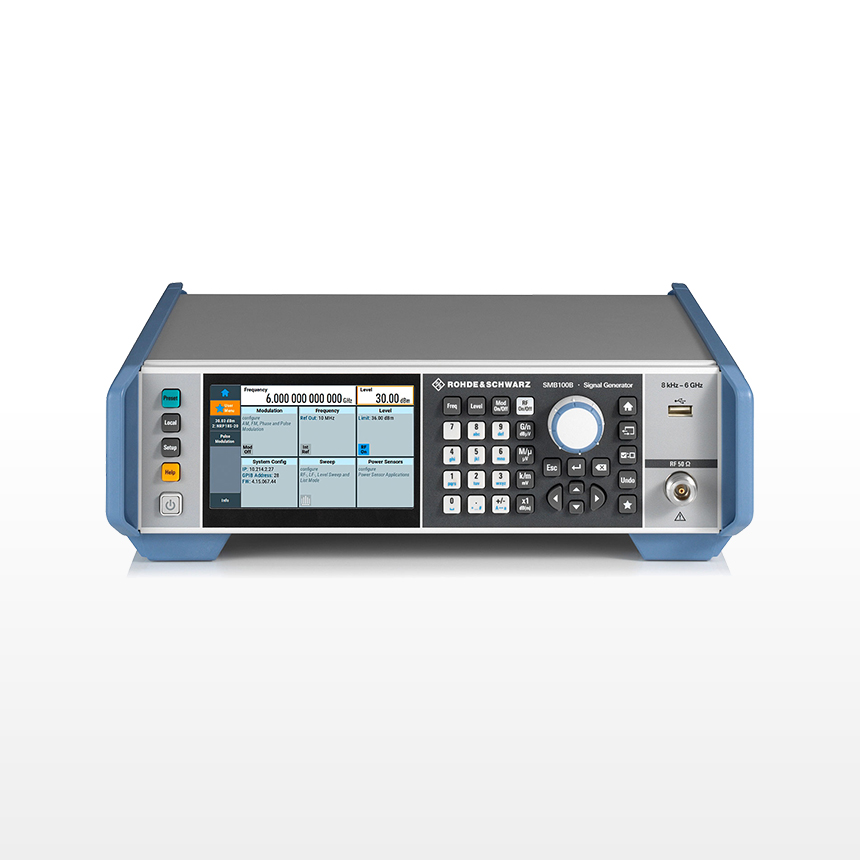

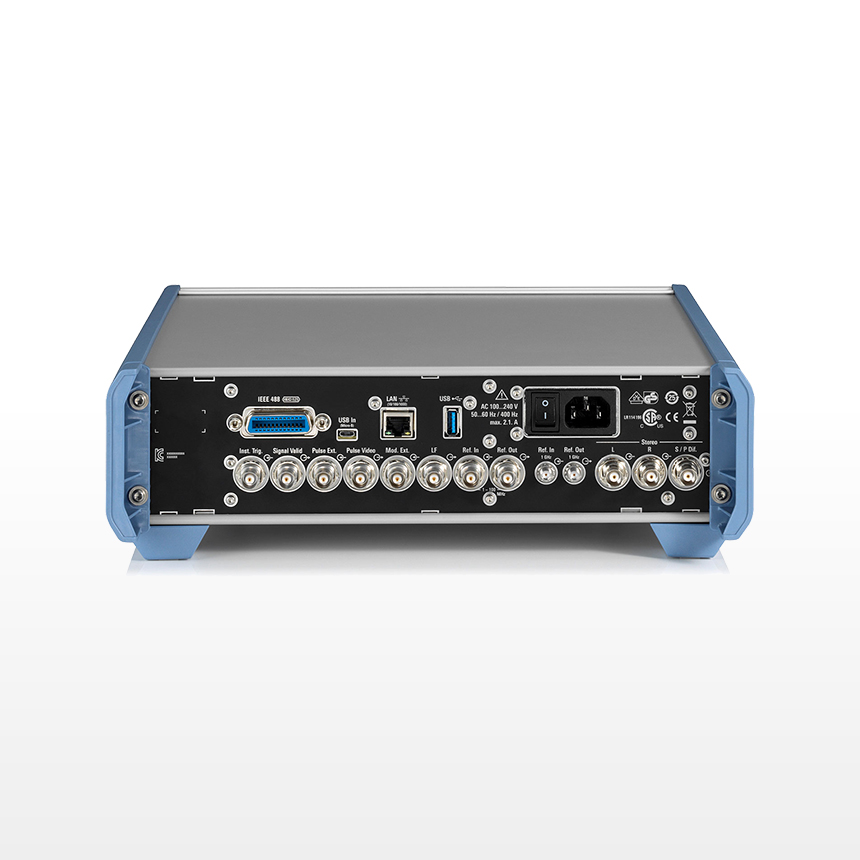

SMB100B射频信号发生器

小巧，性能与实用性完美结合

新的R&S®SMB100B射频信号发生器的特点是：

性能和多功能性，占地面积小。

R&S®SMB100B具有卓越的光谱纯度、极高的输出功率、

全面的功能性和非常简单的操作。

它的频率范围从8 kHz 到 1 GHz、3 GHz 或 6 GHz。

紧凑型的性能和可用性

出色的光谱纯度、极高的输出功率和全面的功能性是R&S®SMB100B令人印象深刻的特性。

新的R&S®SMB100B射频信号发生器的特点是性能和多功能性，占地面积小，功能全面，操作简单。

频率范围从 8 kHz 到 1 GHz，3 GHz 或 6 GHz
紧凑型，2 HU，¾19“宽
大型、最先进的5英寸触摸屏GUI

SMB100B连接R&S NRP功率传感器（通过USB）。

完美的信号质量

极低的单边带相位噪声<–134 dBc（meas.），频率为1GHz，偏移量为20 kHz。

为了改进DUT，信号源的信号质量必须明显优于DUT的性能。

由于其创新的合成器设计，

R&S®SMB100B具有非常低的SSB相位和宽带噪声，以及对非谐波信号成分的出色抑制。

R&S®SMB100B基本单元、R&S®SMBB-B1选件（OCXO）和R&S®SMBB-B1H选件（高性能OCXO）的SSB相位噪声。

完美的输出功率

34 dBm @ 1 GHz 的超高输出功率

R&S®SMBB-K31高输出功率选件在1 GHz时提供28 dBm，在6 GHz时提供24 dBm（测量值）–易于键码激活。

1 GHz时的超高输出功率为34 dBm，6 GHz时为31 dBm，附加R&S®SMBB-B32超高输出功率选件（测量值）。

最大输出功率

使用高功率选件（R&S®SMBB-K31）和附加超高功率选件（R&S®SMBB-B32）测量的基本装置的输出功率。

非常适合使用

R&S®SMB100B的用户友好性在许多方面都很明显

射频信号发生器操作简单，支持与连接的R&S®NRP功率传感器一起工作，

并且可以模拟传统仪器。此外，你可以创建自己的“用户菜单”。

R&S®SMB100B主屏幕和用户菜单：

从左到右：

1、带有高分辨率触摸屏的图形用户界面使R&S®SMB100B非常易于使用。

主屏幕清楚地显示所有重要的参数和信息，以节省用户查找功能的时间。

2、可以将单个菜单项添加到用户菜单中。添加的项目用蓝星标记。

3、用户菜单示例。可在此菜单中直接设置单独组合的参数。

可变参考频率输入/输出

R&S®SMB100B提供各种输出（或输入）参考信号的方法。

1 MHz到100 MHz可变外部参考频率输入（R&S®SMBB-K704选件

允许R&S®SMB100B轻松集成到现有测试环境中。

接收到的参考频率也可以输出到单独的参考输出（有关详细信息，请参阅数据表）。

通过可选的1 GHz参考频率输入和输出（R&S®SMBB-B3选项），

可以在多个R&S®SMB100B仪器之间实现非常好的相位稳定性。

R&S®LegacyPro

更新你的T&M设备

当个别设备在整个ATE系统之前过时时，

定期校准和维修过时设备是一项昂贵、耗时且具有挑战性的任务。

用同等的最先进的仪器替换过时的测试设备应该很简单，只需要很少的硬件和软件更改。

R&S®LegacyPro代码仿真满足了这些要求，减少了工作量并消除了风险。

R&S®LegacyPro代码仿真

模拟Rohde&Schwarz和其他供应商的已停产信号源。

R&S®NRP功率传感器连接

R&S®NRP功率传感器可连接至R&S®SMB100B。

DUT很少直接连接到信号源，信号源和DUT之间通常有电缆和其他部件。

这将参考地面从信号源的射频输出转移到DUT。

R&S®NRP功率传感器可连接至R&S®SMB100B，

以便在该新参考地面上进行极其精确的校准（十分之一dB）

非常精确的校准：

带外部设备的R&S®SMB100B：

R&S®NRP功率传感器（通过USB连接）；用于在新参考平面上设置目标功率的设置。

用户修正

R&S®SMB100B通过连接的R&S®NRP功率传感器补偿外部频率响应。

DUT通常通过长电缆或其他频率相关元件连接到信号发生器。

因此，对频率响应进行补偿是非常重要的。

R&S®SMB100B为此提供了用户校正（UCOR）功能。

与R&S®NRP功率传感器一起，UCOR值由按钮自动确定。

使用UCOR，在新的基准面上可以获得频率响应补偿的射频信号。

设置和UCOR功能：

在R&S®SMB100B和DUT之间使用电缆和其他组件（具有自己的频率响应）时，显示相对输出功率。
