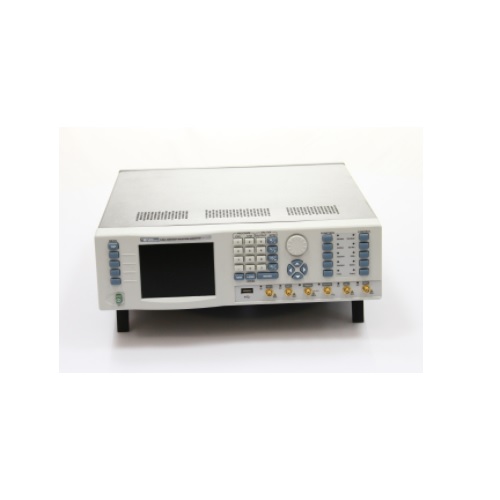

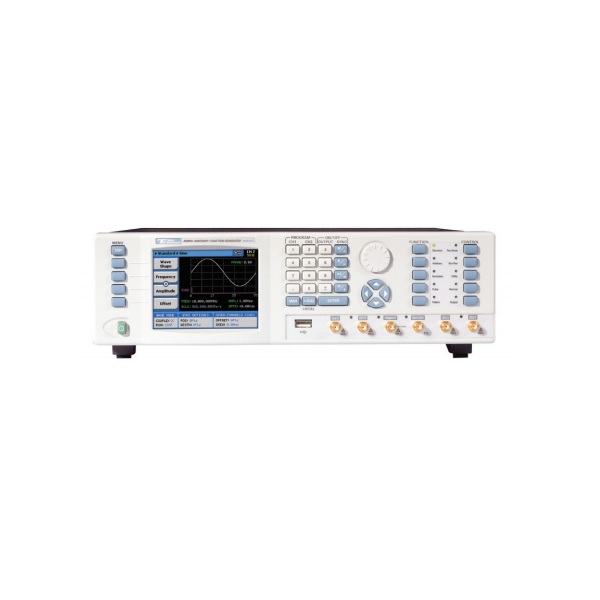

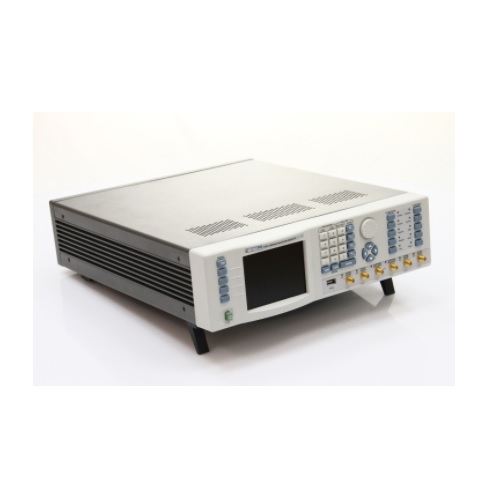

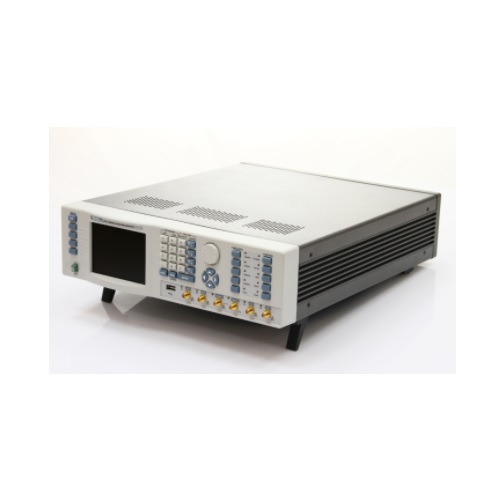

WX-D系列任意波形发生器
主要技术指标
DAC位数：14位
采样率：10Ms/s-2.3Gs/s
模拟道数：2/4个
标记通道：4/8个
数字通道：32个@1.15Gb/s
输出带宽：1GHz
上升/下降时间：<600ps(DC模式)
存储深度：最高32M
输出电压：0-4Vpp@50Ω (HV模式）
信号调制：AM,FM,ASK,FSK,PSK,PSK, BPSK, QPSK, OQPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM，用户自定义等
I/Q调制: 1GHz
码型发生器：最高500Mbs/s@PRBS31
波形序列产生
信号完整性及纯度
现今重要的需求之一就是高质量的信号。在载波SFDR<-70dBc@1GHz的条件下，WX-D的SSB相位噪声10KHz偏至可达<-115dBc@100MHz, <-95dBc@1GHz,。
共用和独立的时钟
WX-D的多通道设备可以独立或者同步输出。同步间隔最小可达10ps以内。可以满足很多的高精度要求和类似于X-Y模式和 I&Q输出的应用。
AC/DC耦合输出
如果需要多路差分输出，WX-D可以提供两个单端或DC差分耦合和一个单端AC耦合放大器。需要优化传导和畸变的应用或需要大电压，高平坦度，高带宽的可以选择2Vp-p into 50Ω@500MHz（或1GHz）。
强大的分块和排序功能
针对一些复杂应用，WX-D可以提供无止境的连续波。WX-D的长存储可以被分割成若干块，每块存储不同的波形，这些波形可以按照您的需要排列产生。
动态分块/排序控制

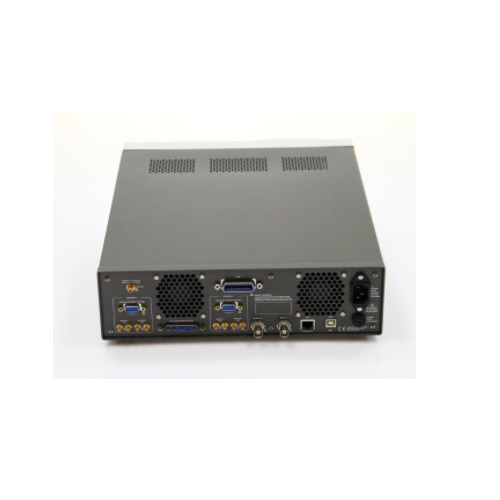

需要快速波形切换？WX-D的后面板可以完成。一些应用可以这样决定在什么时间产生多长的波形。对于一些更加复杂的应用，同样的输入也可以做为快速切换信号来产生更加复杂的波形。
IQ信号调制
IQ调制对于很多基带工程师来说是一个一个非常重要的功能，凭借好的多通道同步性能，WX-D系列可以作为一个好的IQ基带信号发生器，譬如，16QAM信号调制，WX-D系列可以输出IQ带宽1.8GHz的信号，其EVM指标小于1%。
智能触发
Tabor的智能触发是被设计用来加强触发能力和特定脉冲事件的灵活性。它既可以用来触发大宽度的脉冲也可以触发脉冲宽度小于脉冲间隔的脉冲信号。甚至可以触发在宽度在两个值之间的脉冲信号。此外，智能触发有一个延迟功能。这样信号就可以在第一个触发发生后规定时间后再发生。
脉冲/码形生成
Pulse Composer是一个很强大的工具用来产生复杂的脉冲波形，特别是如果你的应用是诸如雷达通讯，纳米技术和串行测试。此外，先进触发模式
可编程差分Marker
WX-D的每个输出通道都具备两个差分Marker。这个功能有助于保持高频信号的完整性。可编程可以根据任何外部触发需要来设置位置，宽度，延迟和幅度。

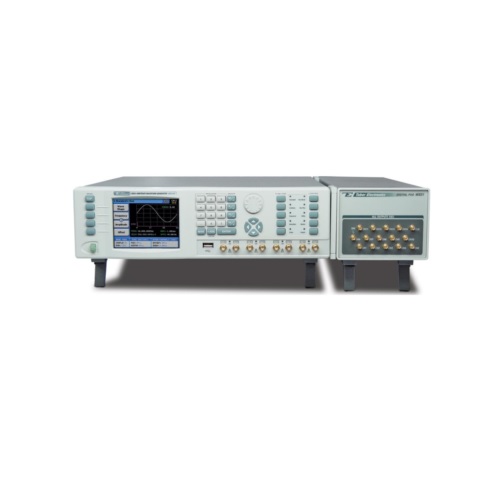

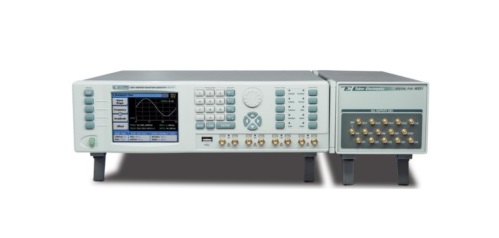

数字输出(选项 D)
当今的很多应用都需要在模拟输出的基础上增加数字输出。WX-D的D选项可以提供32路数字信号，每路最大可具备16M的存储空间，1.15Gb/s的速率和通道间的间隔控制。结合数字放大器，WX可以提供业界指标强的混合信号解决方案。
