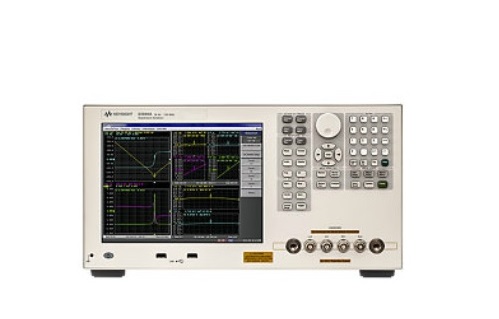

E4990A 阻抗分析仪

阻抗分析仪

品牌：Keysight(是德)

主要特性和功能：

5 种频率选件；20 Hz 至 10/20/30/50/120 MHz，可升级

±0.08%（±0.045% 典型值）基本阻抗测量精度

25 mΩ 至 40 MΩ 宽阻抗测量范围（10% 测量精度范围）

测量参数：|Z|、|Y|、è、R、X、G、B、L、C、D、Q、复数 Z、复数 Y、Vac、Iac、Vdc、Idc

内置直流偏置源：0 V 至 ±40 V，0 A 至 ±100 mA

10.4 英寸彩色 LCD 触摸屏可显示 4 个通道和 4 条迹线

数据分析功能：等效电路分析、极限线测试

产品资料深入咨询收藏

主要特性与技术指标

　　• 5 种频率选件；20 Hz 至 10/20/30/50/120 MHz，可升级

　　• ±0.08%（±0.045% 典型值）基本阻抗测量精度

　　• 25 mΩ 至 40 MΩ 宽阻抗测量范围（10% 测量精度范围）

　　• 测量参数：|Z|、|Y|、è、R、X、G、B、L、C、D、Q、复数 Z、复数 Y、Vac、Iac、Vdc、Idc

　　• 内置直流偏置源：0 V 至 ±40 V，0 A 至 ±100 mA

　　• 10.4 英寸彩色 LCD 触摸屏可显示 4 个通道和 4 条迹线

　　• 数据分析功能：等效电路分析、极限线测试

描述

　　E4990A 阻抗分析仪具有 20 Hz 至 120 MHz 的频率范围，可在宽阻抗范围内提供业界最出色的 0.045%（典型值）基本精度，并且内置 40 V 直流偏置源。等效电路分析功能支持 7 种不同的多参数模型，可帮助您仿真元器件的等效参数值。

　　5 种频率选件（20 Hz 至 10/20/30/50/120 MHz）以及频率升级选件使您可以根据最新的投资额度选购最适合的选件。

　　E4990A 支持多款测试附件，因此能够降低测量复杂性并提高可靠性。

　　无论您是从事研发、质保还是质检工作，E4990A 都可以帮助您出色地表征和测试电子元器件、半导体器件和材料。

应用示例

　　• 无源元器件：电容器、电感器、铁氧体磁珠、电阻器、变压器或晶体/陶瓷谐振器的阻抗测量。

　　• 半导体元器件：变容二极管的 C-V 特征分析。二极管、晶体管、放大器或 MEMS 的阻抗测量。

　　• 其他元器件：印刷电路板元器件的阻抗测量。

　　• 介电材料：塑料、陶瓷和印刷电路板的介电常数和损耗因数测试。

　　• 磁性材料：铁氧体、非晶体的导磁率和损耗因数测试。
