产品型号
产品简介：
25GHz带宽，9300取样示波器适用于10Gb/s和更高数字和电信应用，微波应用最大20GHz，定时应用的分辨率下至64fs。可选11Gb/s时钟恢复、光电转换器或差分、非可倾斜时域反射源(40或60ps)组成强大、小型化又成本效益的一套完整测量包。
9300系列示波器使用触发顺序采样来捕获高带宽重复性或者时钟衍生信号，没有非常高速时钟采样系统的损失或抖动，例如实时示波器。20GHz带宽可测量17.5ps转变，同时非常低的采样抖动使时间分辨率短至64fs。顺序采样率可达1MS/s，超越任何其
它采样示波器，能够快速创建波形、眼图和直方图。

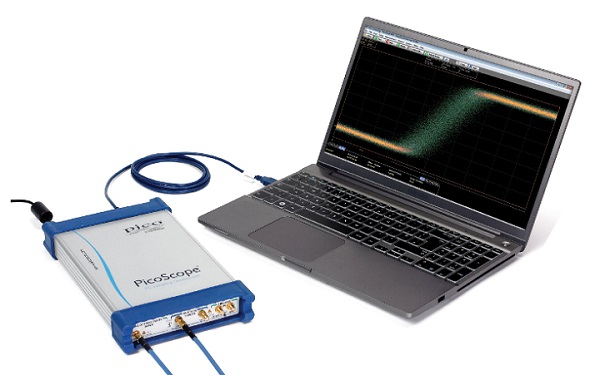

这些仪器占用你工作台的空间非常少，并且小到足以和你的笔记本电脑一起携带，用于外场测试，这还不是全部。替代大型台式仪器的远程探头，你现在可以把示波器放在被测设备的旁边。现在你的示波器和被测设备之间的所有线路都很短，同轴电缆损耗也低！
你需要的一切都内置在示波器内，不需要选购昂贵的扩展硬件和软件。
9.5GHz光学模式
PicoScope9321内置精确的光转电转换器。用该转换器输出路由到示波器输入中的一个通道（可选通过SMA脉冲整形过滤器），PicoScope9321可分析标准光通讯信号例如OC48/STM16、4.250Gb/s光纤通道和2xGB以太网。该款示波器可用光学参数自动测量功能进行眼图测量包括消光比、S/N率、眼高和眼宽。用它的集成时钟恢复模块，该示波器还可用到11.3Gb/s。该转换器输入接受单模(SM)和多模(MM)光纤，并且波长范围为750至1650nm。
码型同步触发和眼线模式
码型同步触发、从比特率导出、码型长度、和触发分配比可从任何指定的序列比特群组创建眼码型。
4通道模式
9341有2个2通道采样器，在采样器之间以及信号对子之间有可调扭斜校正功能。这款4通道采样示波器包含PicoScope9301两通道采样示波器的所有功能，并且外形一样紧凑。
强大的数学分析功能
9300系列采样示波器支持最多同时4个数学运算组合和函数转换所捕获的波形。
你可以选择任何数学函数，运算于一个或两个源。所有函数都可运算于活波形、波形存储或者其它函数。方程编辑器可用于创建定制函数。
| 示波器–垂直（模拟） | 9300-15型 | 9300-20型 | 9300-25型 |
|---|---|---|---|
| 通道数 |
PicoScope 9341：4 所有其他型号：2 |
||
| 采集时间 | 可选择同时或交替采集 | ||
| 完整带宽 | 15 GHz | 20 GHz | 25 GHz |
| 带宽窄 | 8 GHz | 10 GHz | 12 GHz |
| 脉冲响应上升时间，全带宽 | 23.4 ps（10％至90％，已计算） | 17.5 ps（已计算的10％至90％） | 14.0 ps（已计算的10％至90％） |
| 脉冲响应上升时间，带宽窄 | 43.8 ps（已计算的10％至90％） | 35.0 ps（已计算的10％至90％） | 29.2 ps（计算得出的10％至90％） |
| 噪声，全带宽 | 典型值<1.2 mV RMS，最大<1.6 mV RMS | 典型值<1.5 mV RMS，最大<2.0 mV RMS | 典型值<1.9 mV RMS，最大<2.5 mV RMS |
| 噪声，窄带宽 | 典型值<0.7 mV RMS，最大<0.9 mV RMS | 典型值<0.8 mV RMS，最大<1.1 mV RMS | 典型值<1.0 mV RMS，最大<1.3 mV RMS |
| 平均噪声 | 100μVRMS系统限制，典型值 | ||
| 带数字反馈的工作输入电压 | 1 V pp，±1 V范围（单值） | ||
| 无数字反馈的工作输入电压 | 相对于通道偏移为±400 mV（多值） | ||
| 灵敏度 | 以1-2-5顺序从1 mV / div到500 mV / div，以0.5％的精细增量 | ||
| 解析度 | 16位，40μV/ LSB | ||
| 准确性 | 在额定温度范围内为满量程的±2％±2 mV（假设执行了与温度有关的校准） | ||
| 标称输入阻抗 | （50±1）Ω | ||
| 输入接头 | 2.92毫米（K）母头，与SMA和PC3.5兼容 | ||
| 时基（顺序时间采样模式） | |
|---|---|
| 范围 | 5 ps / div至3.2 ms / div（主，增强，延迟或双延迟） |
| 增量时间间隔精度 |
对于> 200 ps / div：增量时间间隔的±0.2％±12 ps 对于<200 ps / div：增量时间间隔的±5％±5 ps |
| 时间间隔分辨率 | 64 fs |
| 通道偏移校正 | 1 ps分辨率，最大100 ns。 |
| 扳机 | |||
|---|---|---|---|
| 触发源 |
所有型号：外部直接，外部预定标，内部直接和内部时钟触发。 仅PicoScope 9302和9321：外部时钟恢复触发器 |
||
| 外部直接触发带宽和灵敏度 | 直流至100 MHz：100 mV pp; 至2.5 GHz：200 mV pp | ||
| 外部直接触发抖动 | 1.8 ps RMS（典型值）或2.0 ps RMS（最大值）+ 20 ppm的延迟设置 | ||
| 内部直接触发带宽和灵敏度 | DC至10 MHz：100 mV pp; 到100 MHz：400 mV pp（仅通道1和2） | ||
| 内部直接触发抖动 | 25 ps RMS（典型值）或30 ps RMS（最大值）+ 20 ppm的延迟设置（仅通道1和2） | ||
| 外部预分频触发带宽和灵敏度 | 1至14 GHz，200 mV pp至2 V pp |
1至14 GHz，200 mV pp至2 V pp 14至15 GHz，500 mV pp至2 V pp |
|
| 外部预分频触发抖动 | 1.8 ps RMS（典型值）或2.0 ps RMS（最大值）+ 20 ppm的延迟设置 | ||
| 码型同步触发时钟频率 | 10 MHz至14 GHz | 10 MHz至14 GHz | 10 MHz至15 GHz |
| 码型同步触发码型长度 | 7至8388607（2 23 − 1） | ||
| 时钟恢复（PicoScope 9302和9321） | |
|---|---|
| 时钟恢复触发数据速率和灵敏度 |
6.5 Mb / s至100 Mb / s：100 mV pp > 100 Mb / s至11.3 Gb / s：20 mV pp |
| 恢复了时钟触发抖动 | 1 ps（典型值）或1.5 ps（最大）+单位间隔的1.0％ |
| 最大安全触发输入电压 | ±2 V（直流+交流峰值） |
| 输入特性 | 50Ω，交流耦合 |
| 输入接头 | SMA（F） |
| 取得 | |
|---|---|
| ADC分辨率 | 16位 |
| 带数字反馈的数字化率（单值） | 直流至1 MHz |
| 无数字反馈的数字化率（多值） | 直流至40 kHz |
| 采集方式 | 样本（正常），平均值，包络 |
| 数据记录长度 | x2序列中的32至32768点（单通道） |
| 显示 | |
|---|---|
| 款式 | 点，向量，余辉，灰度，颜色分级 |
| 持续时间 | 可变或无限 |
| 屏幕格式 | 自动，单次YT，双次YT，四次YT，XY，XY + YT，XY + 2 YT |
| 测量与分析 | |
|---|---|
| 标记物 | 垂直条，水平条（测量电压）或波形标记 |
| 自动测量 | 一次最多10个 |
| 测量值，X参数 | 周期，频率，正负宽度，上升/下降时间，正负占空比，正负交叉，突发宽度，周期，最大/最小时间，正负抖动ppm / RMS |
| 测量值，Y参数 | 最大值，最小值，顶部，基准，峰峰值，幅度，中值，平均值，周期平均值，AC / DC RMS，周期AC / DC RMS，正/负过冲，面积，周期面积 |
| 测量到跟踪 | 延迟1R-1R，延迟1F-1R，延迟1R-nR，延迟1F-nR，延迟1R-1F，延迟1F-1F，延迟1R-nF，延迟1F-nF，相位deg / rad /％，增益，增益D b |
| 眼图测量，X NRZ | 面积，比特率，比特时间，穿越时间，周期面积，占空比失真abs /％，眼宽abs /％，上升/下降时间，频率，周期，抖动pp / RMS |
| 眼图测量，Y NRZ | 交流RMS，平均功率lin / dB，交叉％/电平，消光比dB /％/ lin，眼图幅度，眼高lin / dB，最大值/最小值，平均值，中值，正/负过冲，噪声pp / RMS一/零电平，pp，RMS，信噪比lin / dB |
| 眼图测量，X RZ | 面积，比特率/时间，周期面积，眼宽abs /％，上升/下降时间，抖动pp / RMS下降/上升，负/正负交叉，正负占空比，脉冲对称性，脉冲宽度 |
| 眼图测量，Y RZ | AC RMS，平均功率lin / dB，对比度lin / dB /％，消光比lin / dB /％，眼图幅度，眼高lin / dB，眼图张开，最大，最小，平均值，中点，噪声pp / RMS /零，一/零电平，峰峰值，RMS，信噪比 |
| 直方图 | 垂直或水平 |
| 数学函数 | |
|---|---|
| 数学 | 最多可以定义和显示四个数学波形 |
| 数学函数，算术 | +，-，×，÷，天花板，地板，固定，圆形，绝对，反转，（x + y）/ 2，ax + b |
| 数学函数，代数 | e x，ln，10 x，log 10，a x，log a，d / dx，积分，x 2，sqrt，x 3，x a，x -1，sqrt（x 2 + y 2） |
| 数学函数，三角函数 | sin，sin -1，cos，cos -1，tan，tan -1，cot，cot -1，sinh，cosh，tanh，coth |
| 数学函数，FFT | 复数FFT，复数逆FFT，幅度，相位，实数，虚数 |
| 数学函数，组合逻辑 | AND，NAND，OR，NOR，XOR，XNOR，NOT |
| 数学函数，插补 | 线性，sin（x）/ x，趋势，平滑 |
| 数学函数，其他 | 自定义公式 |
| 快速傅立叶变换 | 同时最多两个FFT |
| FFT窗口功能 | 矩形，汉明，汉恩，平顶，布莱克曼–哈里斯，凯撒–贝塞尔 |
| 眼图 | 根据波形的统计分析自动表征NRZ和RZ眼图 |
| 面膜测试 | |
|---|---|
| 遮罩几何 | 测试采集的信号是否适合由最多八个多边形定义的外部区域。可以选择标准或用户定义的蒙版。 |
| 内置口罩，SONET / SDH | OC1 / STMO（51.84 Mb / s）至FEC 1071（10.709 Gb / s） |
| 内置口罩，以太网 | 1.25 Gb / s 1000Base-CX绝对TP2至10xGB以太网（12.5 Gb / s） |
| 内置口罩，光纤通道 | FC133（132.8 Mb / s）至10x光纤通道（10.5188 Gb / s） |
| 内置口罩，PCI Express | R1.0a 2.5G（2.5 Gb / s）到R2.1 5.0G（5 Gb / s） |
| 内置口罩，InfiniBand | 2.5G（2.5 Gb / s）至5.0G（5 Gb / s） |
| 内置口罩XAUI | 3.125 Gb /秒 |
| 内置口罩，RapidIO | 1级，1.25 Gb / s至3.125 Gb / s |
| 内置口罩，SATA | 1.5G（1.5 Gb / s）至3.0G（3 Gb / s） |
| 内置口罩，ITU G.703 | DS1（1.544 Mb / s）至155 Mb（155.520 Mb / s） |
| 内置面罩，ANSI T1.102 | DS1（1.544 Mb / s）至STS3（155.520 Mb / s） |
| 内置口罩，G.984.2 | XAUI-E远（3.125 Gb / s） |
| 内置口罩，USB | USB 3.0（5 Gb /秒），USB 3.1（10 Gb /秒） |
| 信号发生器输出 | |
|---|---|
| 模式 | 脉冲，PRBS NRZ / RZ，500 MHz时钟，触发 |
| 周期范围，脉冲模式 | 8 ns至524μs |
| 位时间范围，NRZ / RZ模式 | 4 ns至260μs |
| NRZ / RZ图案长度 | 2 7 -1至2 15 -1 |
| TDR脉冲输出 | PicoScope 9311-15 | PicoScope 9311-20 |
|---|---|---|
| 输出通道数 | 1个 | 2（1个差分对） |
| 输出使能 | 是 | 每个源的独立或锁定控制 |
| 脉冲极性 | 零伏正向 |
通道1：零电压为正向 通道2：零电压为负向 |
| 上升时间（20％至80％） | 保证60 ps | |
| 振幅 | 2.5 V至7 V到50Ω | |
| 调幅 | 5 mV增量 | |
| 幅度精度 | ±10％ | |
| 偏移量 | ||
| 输出振幅安全极限 | 可调范围为2.5 V至8 V | |
| 输出配对 | 不适用 | 振幅和极限成对或独立 |
| 期间范围 | 1μs至60 ms | |
| 周期精度 | ±100 ppm | |
| 宽度范围 | 200 ns至4μs，0％至50％占空比 | |
| 宽度精度 | 宽度的±10％±100 ns | |
| 输出之间的相差校正 | 不适用 | -1 ns至+1 ns（典型值），以1 ps为增量 |
| 计时模式 | 步进，粗略时基，脉冲 | |
| 阻抗 | 50Ω | |
| 范围内的连接器 | SMA（f） | SMA（f）x 2 |
| TDR预触发输出 | ||
|---|---|---|
| 极性 | 零伏正向 | |
| 振幅 | 700 mV（典型值）至50Ω | |
| 预触发 | 典型值为25 ns至35 ns，以5 ps的增量可调 | |
| 预触发输出抖动 | 最高2 ps | |
| TDT系统 | PicoScope 9311-15 | PicoScope 9311-20 |
|---|---|---|
| TDT通道数 | 1个 | 2 |
| 事件上升时间（示波器和脉冲发生器组合，10％至90％） | 65 ps以下 | 每个极性60 ps以下 |
| 抖动 | 3 ps + 20 ppm的延迟设置，RMS，最大值 | |
| 修正上升时间 |
最小 50 ps或0.1 x time / div，以较大值为准 。3 x时间/格，典型 |
|
| 校正像差 | = 0.5％典型 | |
| TDR系统 | PicoScope 9311-15 | PicoScope 9311-20 |
|---|---|---|
| 通道数 | 1个 | 2 |
| 事件上升时间（示波器，步进发生器和TDR套件组合，为10％至90％） | 65 ps以下 | 每个极性60 ps以下 |
| 反射的阶跃幅度，短或开 | 典型输入脉冲幅度的25％ | |
| 反映的上升时间（示波器，步进发生器和TDR套件组合，为10％至90％） | 50Ω终端时65 ps或更低 | 60 ps或更低@ 50Ω终端，每种极性 |
| 修正上升时间 |
最小值：典型值为50 ps或0.1 x time / div（以较大者为准）。 最大值：3 x时间/格，典型值。 |
|
| 校正像差 | ≤1％（典型值） | |
| 实测参数 | 传播延迟，增益，增益dB | |
| TDR / TDT缩放 | |
|---|---|
| TDT垂直刻度 | 伏特，增益（10 m / div至100 / div） |
| TDR垂直刻度 | 伏特（rho）（10 mrho / div至2 rho / div），欧姆（1 ohm / div至100 ohm / div） |
| 水平刻度 | 时间（最大800 ns / div）或距离（米，英尺，英寸） |
| 距离预设单位 | 传播速度（0.1到1.0）或介电常数（1到100） |
| 光电转换器（PicoScope 9321-20） | |
|---|---|
| 带宽（−3 dB） | 9.5 GHz（典型值） |
| 有效波长范围 | 750 nm至1650 nm |
| 校准波长 | 850 nm（MM），1310 nm（MM / SM），1550 nm（SM） |
| 过渡时间 | 典型值为51 ps（从t R = 0.48 /光学带宽计算得出的10％至90％） |
| 噪声 | 4μW（1310和1550 nm），最大6μW（850 nm）@全电气带宽 |
| 直流精度 | ±25μW满量程的±10％ |
| 最大输入峰值功率 | +7 dBm（1310 nm） |
| 光纤输入 | 单模（SM）或多模（MM） |
| 光纤输入连接器 | FC /电脑 |
| 输入回波损耗 |
SM：典型值-24 dB MM：典型值-16 dB，最大值-14 dB |
| 一般 | |
|---|---|
| 工作温度范围 | +5°C至+35°C |
| 规定精度的温度范围 | 上一次自动校准的2°C以内 |
| 温度范围，储存 | −20°C至+50°C |
| 校准有效期 | 1年 |
| 电源电压 | +12 V直流±5％ |
| 电源电流 | 1.7 A以下 |
| 电源适配器 | 提供通用适配器 |
| PC连接 | USB 2.0（与USB 3.0兼容） |
| 局域网连接 | 10/100 Mbit /秒 |
| 电脑要求 |
Microsoft Windows XP（SP2或SP3），Vista，7、8或10。32 位或64位版本。 |
| 外型尺寸 | 170毫米x 285毫米x 40毫米（宽x深x高） |
| 重量 | 最多1.3公斤 |
| 合规 | FCC（EMC），CE（EMC和LVD） |
| 保证 | 5年 |
| PicoScope | 9301-15 | 9301-25 | 9302-15 | 9302-25 | 9311-15 | 9311-20 | 9321-20 | 9341-20 | 9341-25 |
|---|---|---|---|---|---|---|---|---|---|
| 15 GHz采样示波器 | √ | √ | √ | ||||||
| 20 GHz采样示波器 | √ | √ | √ | ||||||
| 25 GHz采样示波器 | √ | √ | √ | ||||||
| 2个频道 | √ | √ | √ | √ | √ | √ | √ | ||
| 4通道 | √ | √ | |||||||
| 时钟恢复（11.3 Gb / s） | √ | √ | √ | ||||||
| 光纤输入（9.5 GHz） | √ | ||||||||
| 集成TDR / TDT（60 ps / 2.5至7 V） | √ | √ | |||||||
| 添加外部PG900 TDR / TDT源 | √ | √ | √ | √ | √* | √* | √ | √ | √ |
* 除了内置的TDR / TDT源，还可以使用PG900脉冲发生器。
