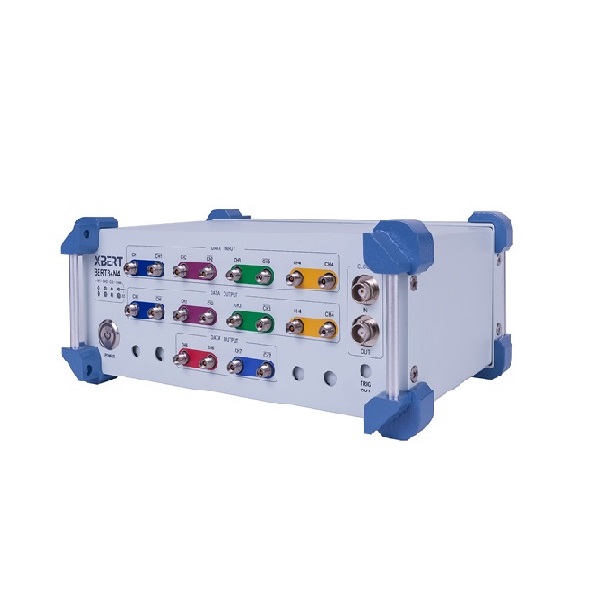

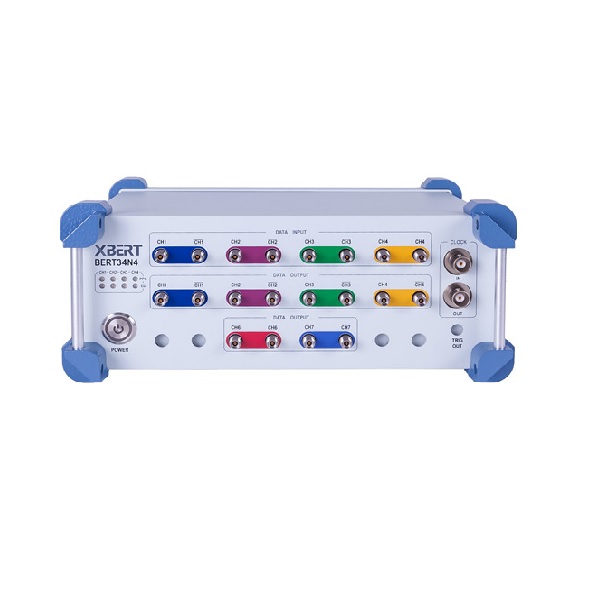

SL3120A提供了实验室级高端误码仪才有的硬件指标,码型发生器在PAM4和NRZ编码下输出速率连续可调,为测试被测电路的余量和极限提供了灵活性。同时PPG在PAM4和NRZ下都提供多级去加重,输出幅度从40mV到1.4V的差分电压连续可调,可以通过内置放大器扩展输出幅度高达4V。在内置参考时钟的情况下能够提供随机抖动Rj≤300fs的高质量信号。误码检测器内置了支持1Gbps-34Gbps NRZ和28Gbps-56Gbps PAM4所有速率范围的自适应均衡,无需外接有源或无源的信号调理电路来保证链路的信号完整性,内置快速锁定的时钟恢复模块,保证了误码测试时链路的稳定性,使得SL3120A能够达到误码率小于10-12甚至10-15的严格要求,保证在恶劣复杂的测试环境中没有误码。当需要进行抖动容限测试(JTOL)的时候,SL3120A还可以作为高性能的时钟恢复模块,恢复出时钟和数据,配合传统的台式误码仪来组成JTOL的测试系统。

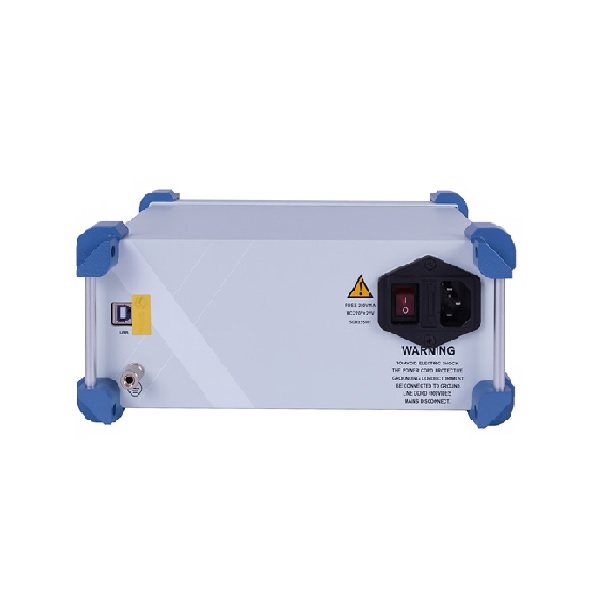

SL3120A在一个主机内集成所有功能,提供超小尺寸和超高的性能,在节省测试台的空间的同时还能保证最大的信号完整性。为高速串行电路产品预研、设计和生产测试提供了强大的性能和灵活性保障。

产品特点概览：

1.每一个通道支持PAM4和NRZ任意切换

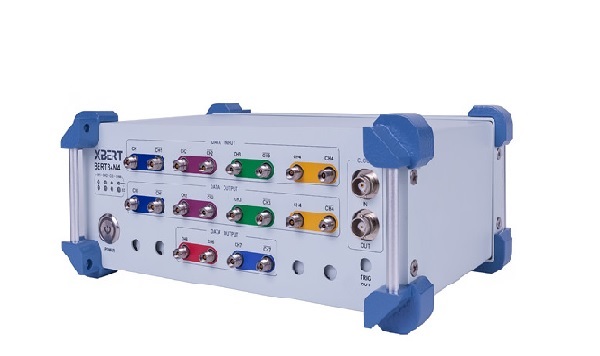

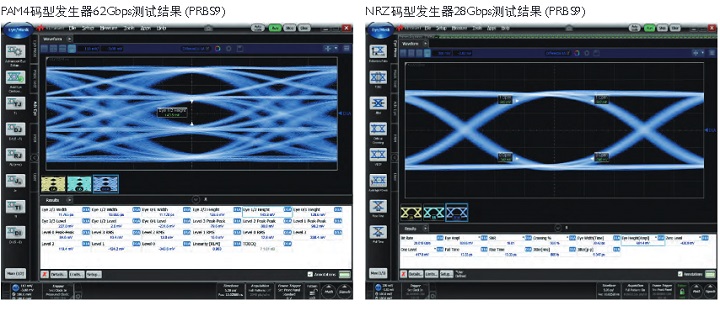

2.内置时钟合成器支持28Gbps 到 62Gbps PAM4的数据速率

3.内置时钟合成器支持1Gbps 到 34Gbps NRZ的数据速率

4.实验室级的超低输出抖动(28G输出下固有随机抖动Rj小于300fs)

5.PPG码型发生器输出满足IEEE 802.3bs 400G,

6.OIF-CEI-56G/28G 的抖动要求

7.PPG PAM4/NRZ码型发生器内置多级去加重(2个post-cursor,1个pre-cursor)

8.PPG码型发生器差分信号输出幅度从40mV到1.4V可调。

9.支持各种常用的码型(时钟CLK,分频时钟,prbs7/9/15/23/31,以及128位自定义码型)

10.PAM4/NRZ的ED内置CDR支持所有速率范围,

11.无需外接CDR模块,提供降速恢复时钟输出

12.误码仪输入灵敏度25mV

13.超小体积全集成,能够方便连接DUT,减小电缆或其他模块造成的不必要信号衰减和失真

14.可作为高性能CDR时钟恢复模块,支持抖动容限测试(JTOL)中的环回时钟恢复功能

15.误码仪ED内置高级分析功能(误码率,眼高,眼宽,BER Contour, Bathtub)

16.支持串扰和噪声注入(码型发生器可以插入高达Nyquist频率的宽带噪声)

17.支持基本定时和抖动注入

18.所有高速通道都内置ESD保护电路
