当评测或调试低功率器件时，大多数测试工程师均会使用一套类似的仪器：电源、万用表、示波器、频谱分析仪、 网络分析仪、函数发生器等。使用这些仪器进行的测量大多基于“电压波形测量”。不过，最近对降低功耗的需求增加，导致需要进行越来越多的高精度电流波形测量和电压波形测量，以便精确评测低电平电流和功耗。 为了降低产品功耗，您需要了解电流消耗发生在何时、何处以及消耗的精确数量。

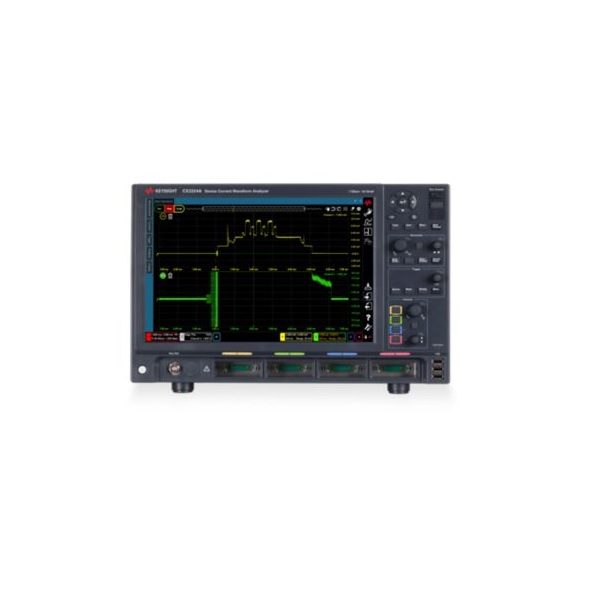

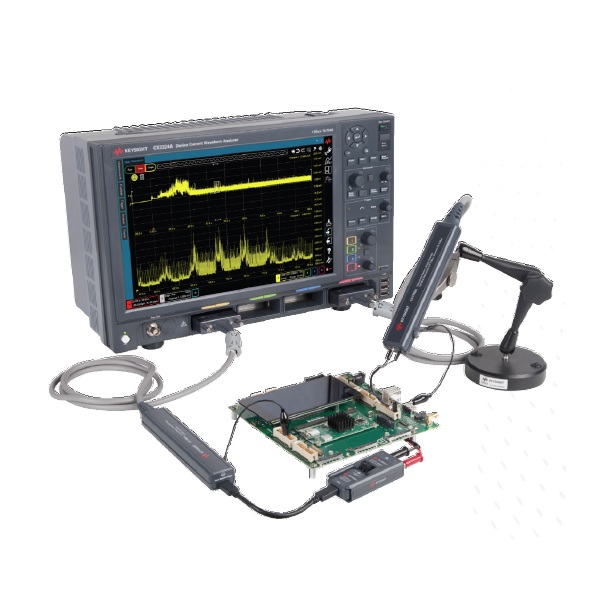

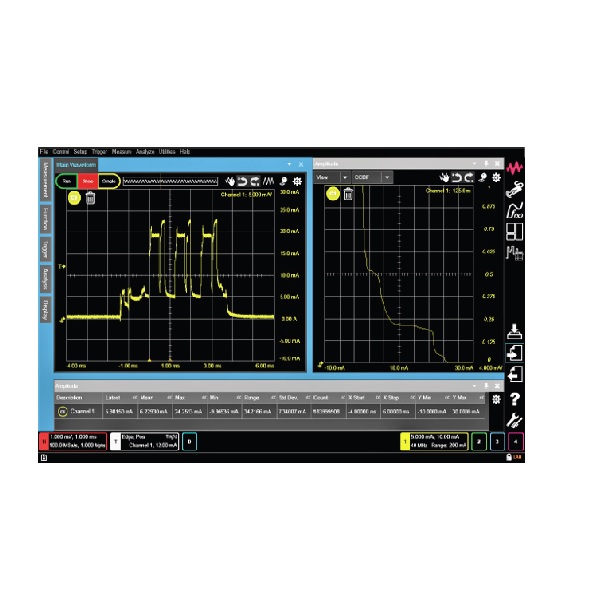

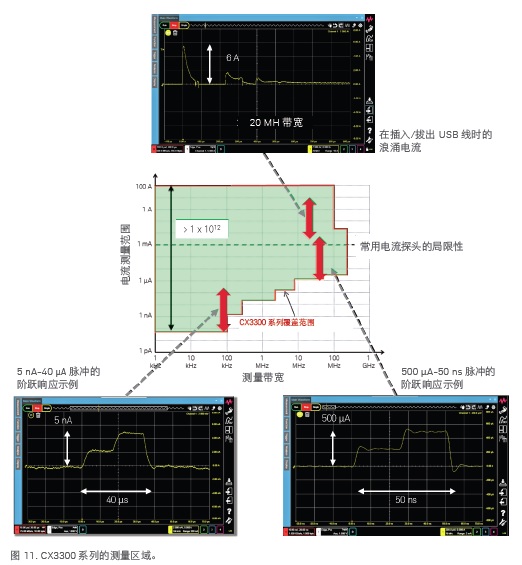

CX3300 系列器件电流波形分析仪可以观察此前无法测量或检测的宽带低电平电流波形。主机拥有 2 个或 4 个通道来接收来自电流传感器的信号，并利用最高 1 GSa/s 的采样率和 14 位或 16 位的动态范围对信号进行 数字化采样。三种类型的电流传感器可探测从 100 pA 级 至高达 10 A 的宽范围动态电流，带宽最高达 200 MHz。为了向被 测器件（DUT）提供恰当连接，我们设计了六种可拆卸式传感器探头，它们可用于三种电流传感器中的其中两种。所捕获的波形可在 WGXA 14.1 英寸多点触控液晶显示屏上显示。CX3300 系列还可通过将无源探头接口适配 器连接到测量通道来测量动态电压波形，以便也能计算和显示功耗波形。
| 型号 |
输入 通道 |
模拟带宽选件 | 最高采样率 |
动态范围 （ADC 位） |
存储器深度选件 | 数字通道 | 用户可安装的升级 |
| CX3322A | 2 |
50 MHz、100 MHz、200 MHz |
1 GSa/s |
14 位（高速模式） 16 位（高分辨率模式） |
16 Mpts、64 Mpts、256 Mpts |
否 | 带宽、存储器 深度 |
| CX3324A | 4 |
50 MHz、100 MHz、200 MHz |
1 GSa/s |
14 位（高速模式） 16 位（高分辨率模式） |
16 Mpts、64 Mpts、256 Mpts |
是 | 带宽、存储器 深度 |
| 型号 | 描述 |
20MHz NBW时 的RMS噪声 |
最大可测量电流 |
直流测量精度 （带主机） |
最大带宽（待机） |
| CX1101A | 电流传感器、单通道 | 40 nA | 10 A | ±（0.6 % + 0.3 %） | 100 MHz |
| CX1102A | 电流传感器、双通道 | 40 nA | 1 A | ±（0.6 % + 0.3 %） | 100 MHz |
| CX1103A | 电流传感器、低端 | 150 pA | 20 mA | ±（0.6 % + 0.3 %） | 200 MHz |
| 类别 | 型号 | 描述 |
| 主机型号 | CX3322A | 器件电流波形分析仪，1 GSa/s，14/16 位，2 通道 |
| CX3322A-B05 | 带宽 – 50 MHz | |
| CX3322A-B10 | 带宽 – 100 MHz | |
| CX3322A-B20 | 带宽 – 200 MHz | |
| CX3322A-016 | 存储器 – 16 Mpts/ 通道 | |
| CX3322A-064 | 存储器 – 64 Mpts/ 通道 | |
| CX3322A-256 | 存储器 – 256 Mpts/ 通道 | |
| CX3300A-KBD | 微型键盘和光电鼠标 | |
| CX3322A-A6J | ANSI Z540-1-1994 校准 | |
| CX3322A-UK6 | 包含测试数据的商业校准证书 | |
| CX3324A | 器件电流波形分析仪，1 GSa/s，14/16 位，4 通道 | |
| CX3324A-B05 | 带宽 – 50 MHz | |
| CX3324A-B10 | 带宽 – 100 MHz | |
| CX3324A-B20 | 带宽 – 200 MHz | |
| CX3324A-016 | 存储器 – 16 Mpts/ 通道 | |
| CX3324A-064 | 存储器 – 64 Mpts/ 通道 | |
| CX3324A-256 | 存储器 – 256 Mpts/ 通道 | |
| CX3300A-KBD | 微型键盘和光电鼠标 | |
| CX3324A-A6J | ANSI Z540-1-1994 校准 | |
| CX3324A-UK6 | 包含测试数据的商业校准证书 | |
| 传感器型号 | CX1101A | 电流传感器，单通道，± 40 V，100 MHz，40 nA – 1 A |
| CX1101A-A6J | ANSI Z540-1-1994 校准 | |
| CX1101A-UK6 | 包含测试数据的商业校准证书 | |
| CX1102A | 电流传感器，双通道，± 12 V，100 MHz，40 nA - 1 A | |
| CX1102A-A6J | ANSI Z540-1-1994 校准 | |
| CX1102A-UK6 | 包含测试数据的商业校准证书 | |
| CX1103A | 电流传感器，低端，200 MHz，100 pA - 20 mA | |
| CX1103A-A6J | ANSI Z540-1-1994 校准 | |
| CX1103A-UK6 | 包含测试数据的商业校准证书 | |
| 数字通道 | CX1152A | 数字通道，10 MΩ 输入，± 25 V，8 通道 |
| 类别 | 型号 | 描述 |
| 适配器 | CX1151A | 无源探头接口适配器 |
| CX1151A-A6J | ANSI Z540-1-1994 校准 | |
| CX1151A-UK6 | 包含测试数据的商业校准证书 | |
| 传感器附件 | CX1201A | 传感器头，同轴直通 |
| CX1202A | 传感器头，同轴直通，带电压监视器 | |
| CX1203A | 传感器头，同轴端接 | |
| CX1204A | 传感器头，双绞线适配器 | |
| CX1205A | 传感器头，测试引线适配器 | |
| CX1206A | 传感器头，高电流适配器及扩展器，10 A |
