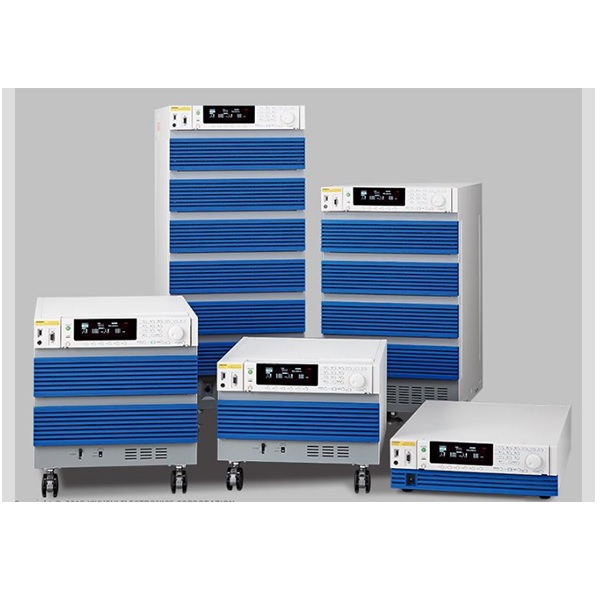

PCR-WE/WE2 系列 大容量交/直流稳定电源

大容量小巧交流 / 直流稳定电源

品牌:Kikusui(菊水)

主要特性和功能:

一目了然的紧凑型尺寸!

“可以并联运行”最大为 144kVA

以单一机柜 36kVA 实现“超高功率密度”

低脉动噪声

电力回收功能 :100%,无时间限制

所有型号

  • 产品型号

概述 技术指标 评论

KIKUSUI PCR-WE/WE2系列交流/直流稳定电源 概述


PCR-WE/WE2 系列是超小型高功率密度,高性能 PWM 变频大容量交流 / 直流稳定电源。最大功率 1kVA,2kVA,3kVA, 6kVA,12kVA,18kVA,24kVA,30kVA,36kVA 全 15 机型。6U 尺寸具备 6kVA 的高功率密度設計,单一机柜即可实现 36kVA。3kVA 以上的多种机型,可通过切换使用相同容量的单相 / 单相三线 /三相输出功能(PCR-WE2 系列)。另外,亦有支持电力回收 *1 功能的机型(PCR-WE2R)。此外,还可并联运行 *2 根据电缆大小可扩充到 144kVA。

*1 :仅适用于型号名称为“R”的三相 200V 输入型号。實驗室內部回收
*2 :并联运行最多并联 4 台 6kVA 以上的型号,支持不同型号并联运行,每相可达最大功率为 48kVA。


PCR-WE/WE2系列交流/直流稳定电源 特长


  • 一目了然的紧凑型尺寸!
    KIKUSUI PCR-WE/WE2系列交流/直流稳定电源
    与相同变频方式的本公司以往产品比较,6kVA 型号实现了 60%以上的大幅小型化。而且功率也提高了约 13%,实现了约 85% 的高效率。
  • “可以并联运行”最大为 144kVA
    KIKUSUI PCR-WE/WE2系列交流/直流稳定电源
    并联运行可以用 1 个并联运行电缆(选购件)连接。可以支持不同型号,可以灵活地实现“大容量”。
    ※仅限 6kVA 以上的型号且输入电压相同。
  • 以单一机柜 36kVA 实现“超高功率密度”
    KIKUSUI PCR-WE/WE2系列交流/直流稳定电源
    如果电源设置空间不足,大范围提高空间系数的 PCR-WE/WE2 可以对节省空间做出很大的贡献。越是大容量型号,节省空间的效果会越大。
  • 低脉动噪声
    用变频方式实现了低脉动噪声。脉动噪声为“0.25Vrms”以下。(1kVA ~ 6kVA 型号)
    与线性放大器方式的本公司产品 PCR-LE/LE2 比较,实测值也几乎相同。通常情况下,随着大容量化脉动噪声会逐渐变大,但是 PCR-WE/WE2 同时实现了大容量化和低脉动噪声。
  • 电力回收功能 :100%,无时间限制
    PCR-WE2R 虽为变频方式却可以 100% 实现反向潮流。此外,不受反向潮流时间限制地实现最大反向潮流功率的 100%。(PCR-LE/LE2 时为 30%)
    ※仅限实验室内部回收。仅限型号名称末尾带有“R”的三相 200V输入型号。
    KIKUSUI PCR-WE/WE2系列交流/直流稳定电源
  • 最大输出频率:5kHz
    最大输出频率为 5kHz,支持防卫航空机搭载电子设备的试验。航空机中搭载的小型电机等中有需要承受发动机中发生的剧烈变化 = 电压变动的设备。为了重现这种剧烈的变化,需要可以输出 2kHz 以上频率的交流电源。最大输出频率 5kHz 的 PCR-WE/WE2 系列,即使对于需要高频率的设备也可以轻松地实施试验。此外,通过 6kVA/6U 尺寸的紧凑型设计,无需电源设置专用空间仅用 1 个支架就可以搭建自动试验系统。
  • “DC 输出”额定功率的 100%
    PCR-WE/WE2 对于 AC 额定输出也可以输出 100%DC。
    KIKUSUI PCR-WE/WE2系列交流/直流稳定电源
  • 通信 I/F LAN,USB,RS232C 标准搭载
    KIKUSUI PCR-WE/WE2系列交流/直流稳定电源
    PCR-WE/WE2 中标准搭载了数据接口 :LAN,USB,RS232C。(GPIB 为选购件)尤其 LAN 可支持 LXI,可以实现通过电脑,智能手机,平板电脑等的 Web 浏览器进行监控。比如,也可以轻松地实现其他建筑物中的 PCR-WE/WE2 的远程控制,管理。对于电波暗室 / 屏蔽室中使用的交流稳定电源,用 LAN(LXI)应对长距离遥控器也是很重要的因素。
  • 省电功能(省电运行)※6kVA 以上的型号
    KIKUSUI PCR-WE/WE2系列交流/直流稳定电源
  • 电源线异常模拟
    可以将 PCR-WE/WE2 的输出用停电、电压降低(下降),电压升高(上升)进行电源线异常模拟。可以用于开关电源以及电子设备等试验。
    KIKUSUI PCR-WE/WE2系列交流/直流稳定电源

KIKUSUI PCR-WE/WE2系列交流/直流稳定电源 概述


型号 规格
PCR1000WE-NEW- 单相 1kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR2000WE-NEW- 单相 2kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR3000WE2-NEW- 单相 3 kVA, 单相 3 线 2kVA, 三相 2kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR6000WE2R-NEW- 单相 6 kVA, 单相 3 线 4 kVA, 三相 4 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型, 电力回收功能
PCR6000WE2-NEW- 单相 6 kVA, 单相 3 线 4 kVA, 三相 4 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR12000WE2R-NEW- 单相 12 kVA, 单相 3 线 8kVA, 三相 8 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型, 电力回收功能
PCR12000WE2-NEW- 单相 12 kVA, 单相 3 线 8 kVA, 三相 8 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR18000WE2R-NEW- 单相 18 kVA, 单相 3 线 12 kVA, 三相 12 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型, 电力回收功能
PCR18000WE2-NEW- 单相 18 kVA, 单相 3 线 12 kVA, 三相 12 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR24000WE2R-NEW- 单相 24 kVA, 单相 3 线 16 kVA, 三相 16 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型, 电力回收功能
PCR24000WE2-NEW- 单相 24 kVA, 单相 3 线 16 kVA, 三相 16 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR30000WE2R-NEW- 单相 30 kVA, 单相 3 线 20 kVA, 三相 20 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型, 电力回收功能
PCR30000WE2-NEW- 单相 30 kVA, 单相 3 线 20 kVA, 三相 20 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型
PCR36000WE2R-NEW- 单相 36 kVA, 单相 3 线 24 kVA, 三相 24 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型, 电力回收功能
PCR36000WE2-NEW- 单相 36 kVA, 单相 3 线 24 kVA, 三相 24 kVA, AC0 ~ 310 Vrms, 1 Hz ~ 5 kHz, DC0 ~ ±438V, PWM 类型


KIKUSUI PCR-WE/WE2系列交流/直流稳定电源 选购件 (关联产品)


AC5.5-1P3M-M6C-3S -NEW-
输入电源线
单芯, 3 根 3 m 5.5 mm2 M6(用于PCR1000WE(单相 2 线), PCR2000WE(单相 2 线))

AC14-1P3M-M6C-3S -NEW-
输入电源线
单芯, 3 根 3 m 14 mm2 M6(用于PCR3000WE2(单相 2 线))

AC5.5-1P3M-M5C-4S -NEW-
输入电源线
单芯, 4 根 3 m 5.5 mm2 M5(用于PCR6000WE2R(三相 3 线))

AC5.5-1P3M-M5C-5S
输入电源线
单芯, 5 根 3 m 5.5 mm2 M5 (用于PCR6000LE(三相 3 线), PCR6000LE2(三相 3 线), 9000LE, 9000LE2, PCR6000WE2(三相 4 线), PCR12000WE2(三相 4 线))

AC14-1P3M-M5C-4S
输入电源线
单芯, 4 根 3 m 14 mm2 M5 (用于PCR6000LE(三相3线), 6000LE2(三相3线), 9000LE, 9000LE2, PCR12000WE2R(三相 3 线))

AC22-1P3M-M8C-4S -NEW-
输入电源线
单芯, 4 根 3 m 22 mm2 M8(用于PCR18000WE2R(三相 3 线))

AC8-1P3M-M5C-5S -NEW-
输入电源线
单芯, 5 根 3 m 8 mm2 M5(用于PCR18000WE2(三相 4 线))

AC38-1P3M-M8C-4S -NEW-
输入电源线
单芯, 4 根 3 m 38 mm2 M8(用于PCR24000WE2R(三相 3 线))

AC14-1P3M-M5C-5S -NEW-
输入电源线
单芯, 5 根 3 m 14 mm2 M5(用于PCR24000WE2(三相 4 线))

AC60-1P3M-M8C-4S -NEW-
输入电源线
单芯, 4 根 3 m 60 mm2 M8(用于PCR30000WE2R(三相 3 线), PCR36000WE2R(三相 3 线))

AC22-1P3M-M5C-5S -NEW-
输入电源线
单芯, 5 根 3 m 22 mm2 M5(用于PCR30000WE2(三相 4 线), PCR36000WE2(三相 4 线))

PC01-PCR-WE -NEW-
并联运行电缆
PCR-WE/WE2系列用并联运行电缆、长:1m
