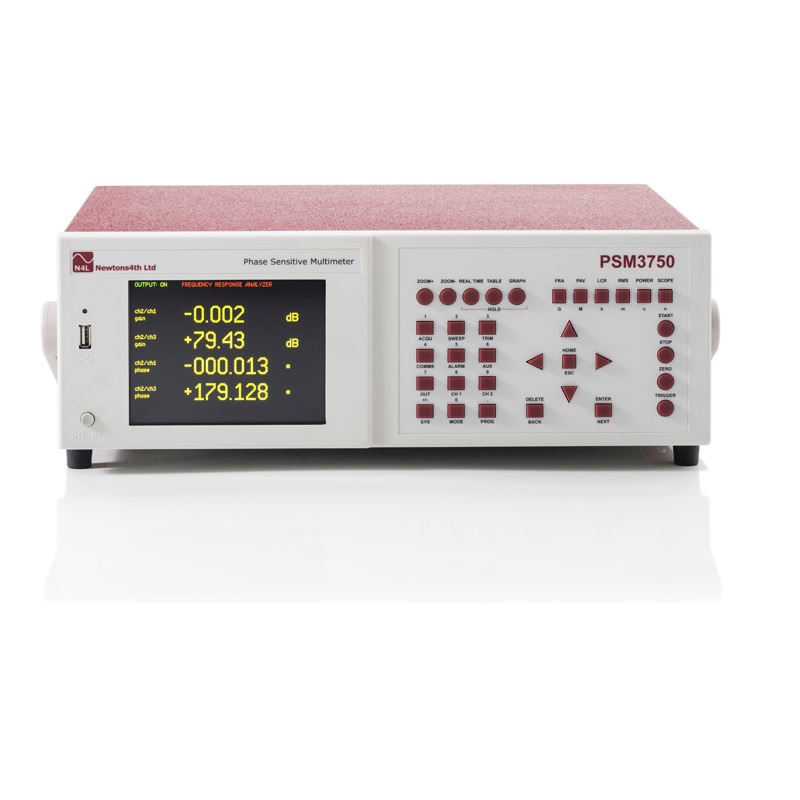

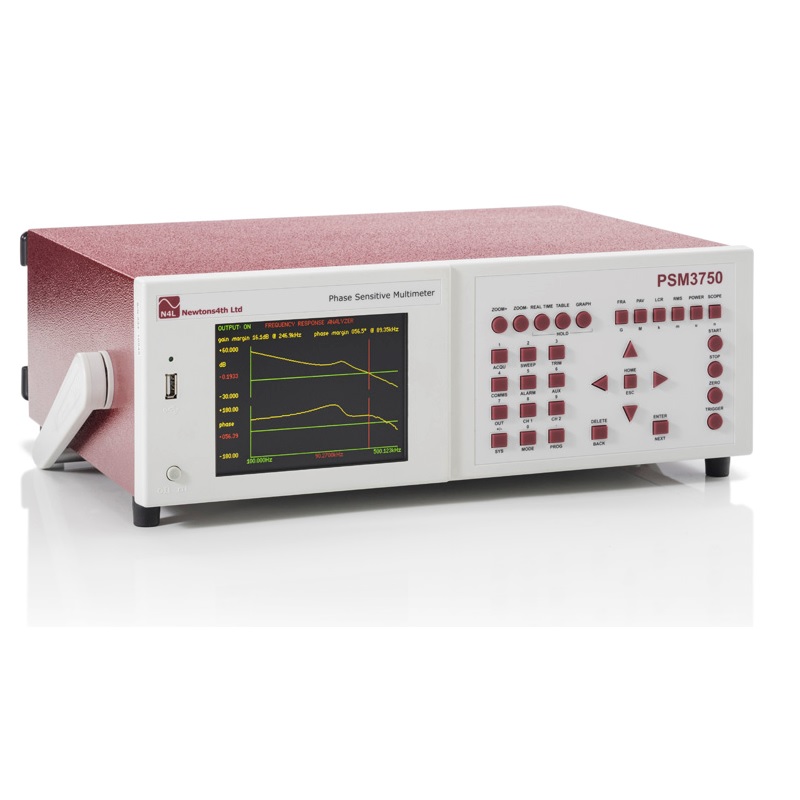

频率响应分析

PSM3750为高频率，高精度频率响应测试提供了一套完整的解决方案，以独特的10Vrms输出，500Vpk隔离触发和

500Vpk隔离输入功能使PSM3750频率分析仪在频率响应测试领域迈进了创新的一大步；作为一个隔离的输入频率响

应分析仪，PSM3750也提供了市场领先的增益和相位精度（0.01分贝，0.025度）。

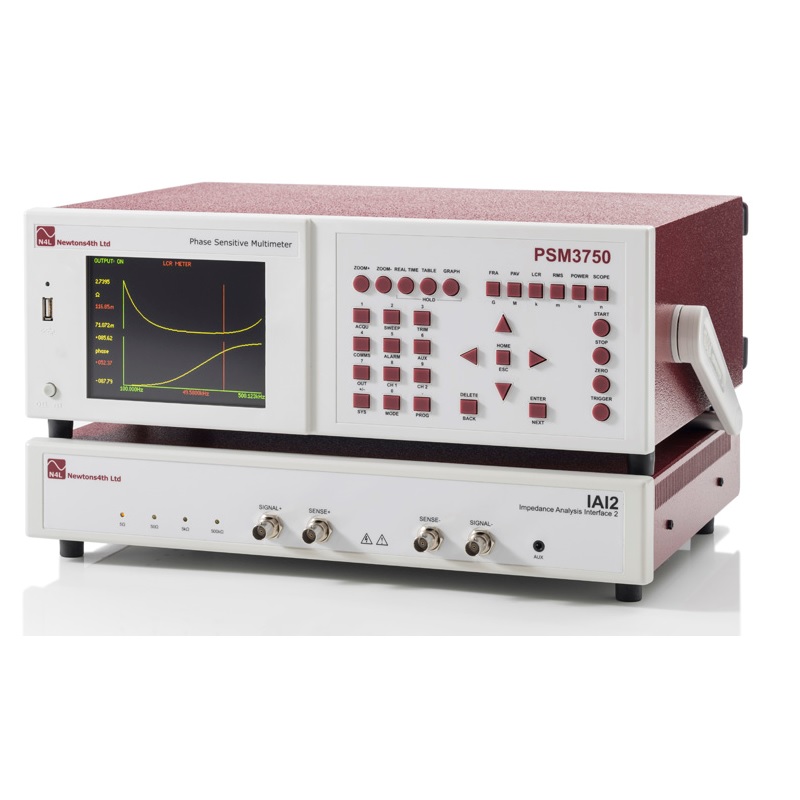

搭配IAI2实现阻抗分析功能

PSM3750搭配IAI2可为LCR测试提供一个精确的测试方案，N4L公司利用多年来的技术经验总结出：不需要外接分流器，

利用4线开尔文技术，IAI2带宽可以达到50MHz, 使N4L公司在阻抗测试领域具备有很宽测试范围的专利技术。

隔离功能：高压反馈回路分析

PSM3750拥有500Vpk的隔离触发器，这就使工程师可以直接接触反馈回路而不需要额外加隔离变压器，通过一个真实的

隔离板卡提供DC & 10uHz到50MHz的带宽，在大多数情况下由于有500Vpk隔离输入，故不需要衰减器，就可以实现使反

馈分析更简单，更快捷和更灵活。PSM3750取消了对隔离变压器和差分探头的需求，另外PSM3750从根本上解决了通常在

执行分析超过很宽的频率段时，通常在不同频率段测试需要有很多不同的隔离变压器来支持的缺点，PSM3750通过一个单

一的输出端口可满足全频率段的测试和分析。

连接方式

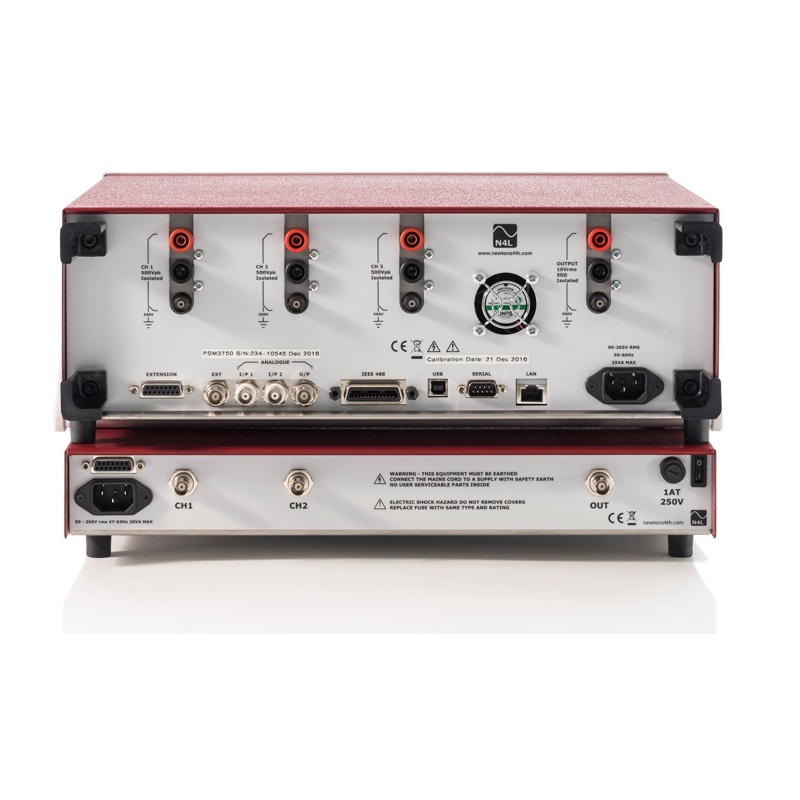

PSM3750后端有3个隔离的输入通道和一个隔离的触发器；3个输入通道和输出通道可以提供BNC和4mm的安全连接，

配合LAN,RS232，USB和GPIB接口，PSM3750频率分析仪可以匹配多种的通讯连接方式。
