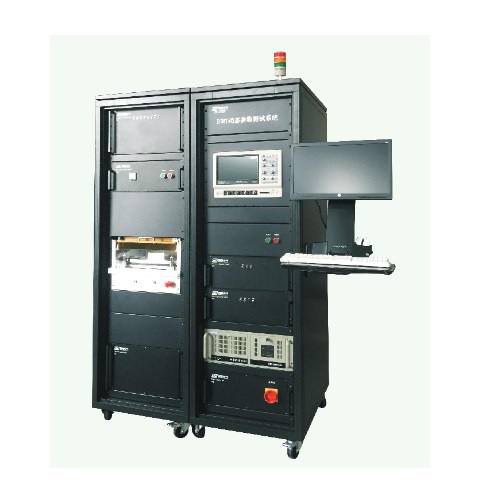

EN-6500A IGBT动态参数测试系统

IGBT动态参数测试系统

品牌：ENTEST（易恩电气）

主要特性和功能：

IGBT是广泛应用于现代中、大功率变换器中的主流半导体开关器件，

其开关特性决定装置的开关损耗、功率密度、器件应力以及电磁兼容性，

直接影响变换器的性能。因此准确测量功率开关元件的开关性能具有重要的意义。

该系统是针对IGBT 器件的开关特性及内部续流二极管的反向恢复特性而推出的全自动测试系统。

适用于电流小于4500A，集电极电压小于6000V，续流二极管正向电流小于4500A

的 IGBT器件的特性参数测试。

产品资料深入咨询收藏

参数条件：

	开通特性/Open the features		关断特性/Shut off the feature		气动夹具
测试参数	开通延迟 /tdon	10-1000ns±5%±10ns Tj=25ºC和125 ºC	关断延迟/tdoff	10-2000ns±5%±10nS Tj=25ºC和125 ºC	压力： 5000Pa的品牌空压机供气。控温范围： 25℃~200℃ 控温精度： ±1.0℃±1% 器件接触： 20 个探针的接触矩阵
	上升时间 /tr	10-1000ns±5%±10ns Tj=25ºC和125 ºC	下降时间/tf	10-2000ns±5%±10nS Tj=25ºC和125 ºC
	开通能量 /Eon	1-1000mJ±5%±0.1 mJ Tj=25ºC和125 ºC	关断能量/Eoff	1-1000mJ±5%±0.1 mJ Tj=25ºC和125 ºC
测试条件	集电极电压 /Vce	50-3500V±5% 根据用户要求定制	集电极电压/Vce	50-3500V±5% 根据用户要求定制
	集电极电流/Ic	50-1500A±5% 根据用户要求定制	集电极电流/Ice	50-1500A±5% 根据用户要求定制
	负载 /Lcoad	20-1000uH	负载/L	20-1000uH
	栅极电压/ Vge	±15V±3%±0.2V
短路测试/Sct		一次短路 / 脉宽10uS / 短路电流10KA 1 short circuit/pulse width 10uS/short circuit current 10KA
二极管反向恢复/Drr		反向恢复电流 / 反向恢复时间 / 反向di / dt 26/5000 Reverse recovery current/reverse recovery time/reverse di/dt
栅极电荷/Qg		400-20000nC
