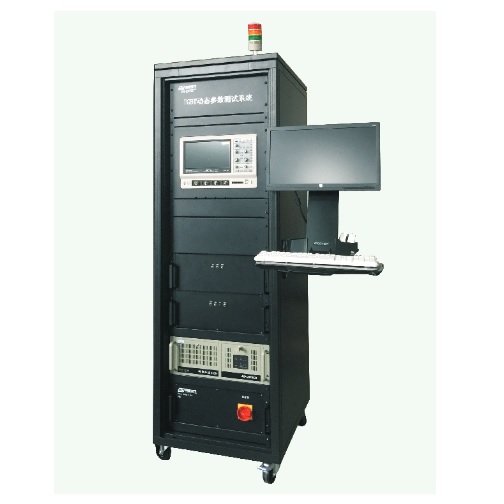

Resistance/Inductance

Switching performance unit

脉宽/Pulse width：50µs~2000µs、0.1µs步径/Steps 时间分辨率：1ns

栅极驱动/Gate drive：±30V，分辨率0.1V

电阻/Resistance：定制/Commission

漏极电压/Drain voltage：5V~1500V，分辨率1V

电流/current：1.0~300A，分辨率/Resolution:1.0A

电感/Inductance：0.01mH~160mH，分辨率10µH，程控式连续可调

测试参数：开启延迟时间（td(on))、关断延迟时间（td(off))、上升时间（tr)、下降时间（tf)

栅极电荷单元

Gate charge unit

栅极驱动电流/Gate drive current：0~200mA，分辨率1.0mA

栅极电压/Gate voltage：±30V，分辨率±0.1V

电流/current：1.0~300A，分辨率/Resolution:1.0A

漏级电压/Drain voltage：5V~1500V，分辨率1V

栅极等效电阻范围/Gate equivalent resistance：0.1~50Ω，可调/Adjustable

测试参数：栅电荷（Qg)、栅源电荷（Qgs)、栅漏电荷（Qgd)、平台电压（Vgp)

Reverse recovery charge

test unit

正向电流（IF）：≤300A，分辨率0.1A

反向恢复时间（Trr）：10ns~2.0µs，分辨率1ns

反向恢复电流（Irm）：≤300A

反向恢复电荷（Qrr）：1nC~100µC，分辨率1nC

反向电压（Vr）：5V~1500V，step1V

电感/Inductance：0.01mH~160mH，分辨率10µH,程控式连续可调

短路特性

Short circuit performance

最大电流/Max current：1000A

栅极驱动/Gate drive：±30V，分辨率 0.1V

脉冲时间/Pulse width：5us~100us

漏极电压/Drain voltage：5V~1500V，Step1V

测试参数/Test parameters：短路电流Isc、短路耐量Esc、短路时间Tsc

雪崩测试单元

Avalanche test unit

雪崩耐量/EAS：100J

雪崩击穿电压/Avalanche break down voltage：2500V

雪崩电流/IAS：1.0~400A；分辨率 1.0A

雪崩感性负载范围/Avalanche inductive load range：0.01mH～160mH；分辨率10μH；

结电容/电阻测试单元

Junction capacitor /resistance test unit

电流/Current：1.0~300A，分辨率/Resolution:1.0A

电压/Voltage：5V~1500V，分辨率1V

测试扫频范围/Test sweep range：0.1MHz～5MHz

输入电容Cies、输出电容Coe、反向转移电容Cres

反偏安全工作区单元

Anti-bias SOA unit

2倍额定电流下，测试关断时电压电流

To test voltage and current of off-state under 2x rated current
