技术指标

• 160 MHz 视频带宽
• 100 MSa/秒连续采样，>1500 读数/秒

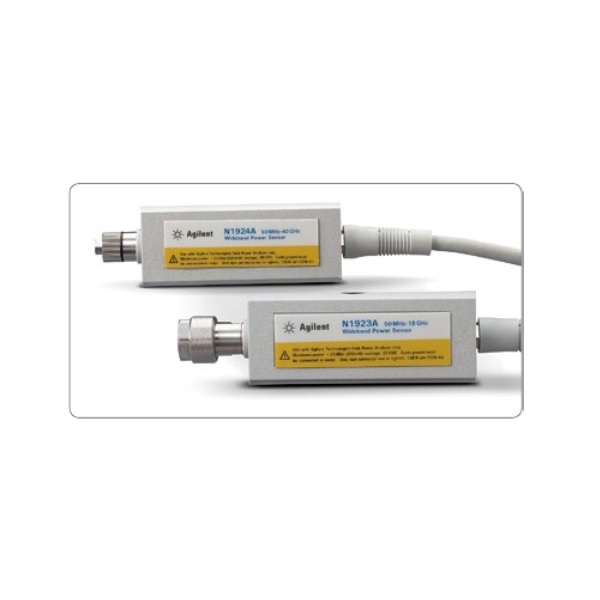

• 频率范围：50 MHz 至 40 GHz（取决于传感器）
• 5 ns 的快速系统上升/下降时间

测量类型

• 15 个测量参数：上升时间、下降时间、脉宽、占空比、PRI、PRF、峰值、平均值、峰均比、CCDF 等
• 自动延迟测量、自动倾斜测量、脉冲间隔测量
• 多脉冲分析（需要选件 8990B-1FP 或 N6903A）
• 功率增加效率（PAE）测量

校准

• 内置零位调整和校准

更快的测量速度和更高的测量精度

多脉冲测量

查看、测量和分析功率传感器模块或发射机的连续脉冲串。多脉冲测量特性可支持多达 512 个脉冲的连续触发与捕获。该特性为 8890B 添加了脉冲间测量和直方图分布图形功能，这些功能是测试功率放大器和发射机射频与脉冲间稳定性的关键。此外，用户可以借助多脉冲测量特性来分析具有长关闭时间的短脉冲，或者整个脉冲串的幅度倾斜，或者监测脉冲形状的稳定性（借助直方图功能）。

功率增加效率数学函数

计算功率放大器的功率增加效率（PAE），并在 8990B 屏幕上显示即时的 PAE 迹线。功率增加效率是功率分析仪的一个典型测量功能，用于测量功率放大器的直流功率与射频功率的转换百分比。8990B 峰值功率分析仪是一款可以测量射频功率、电压和电流的综合仪器，能够降低测试成本，并减少需要的测试设备数量。8990B 的两个射频输入通道支持用户结合直流电流探头、示波器探头或差分探头来测量功率放大器的射频功率增益，模拟视频输入通道可以让用户测量功率放大器的电压和电流。然后，使用射频和模拟视频输入通道的测量结果，8890B 的 PAE 数学函数可以方便地确定功率放大器的功率增加效率。

适用于宽带测量的可调 ETS 阈值

8990B 的 160 MHz 视频带宽可精确测量 802.11ac 宽带信号的峰值功率和峰均比。根据猝发长度调整 ETS 阈值，该款峰值功率分析仪可以对 80 MHz 或 160 MHz 802.11ac 信号执行功率与时间（PvT）测量。用户也可以使用缩放功能分析和测量 802.11ac 猝发信号的前导码功率。
