产品型号
主要特点
双通道1.25GS/s的采样率，4通道625MS/s的采样率
16bit的任意波形产生
所有信号同步产生
输出电平：80mVpp - 2.5Vpp@50Ω；160mVpp - 5Vpp@1MΩ
固定触发输出迟延
可同步8块板卡
PCIe x8 Gen2 接口
兼容Gen1、Gen2、Gen3
持续数据流为3.4GB/s

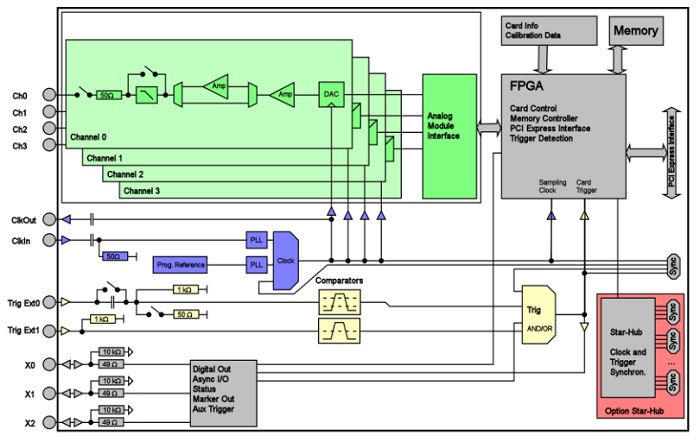

高速任意波形发生卡的原理框图

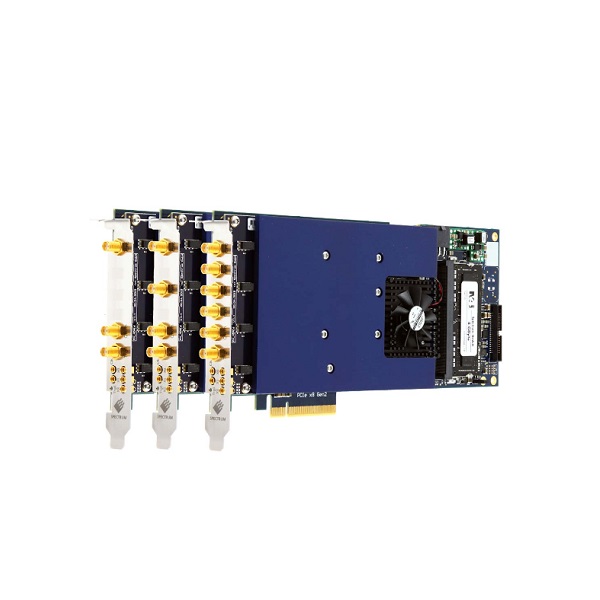

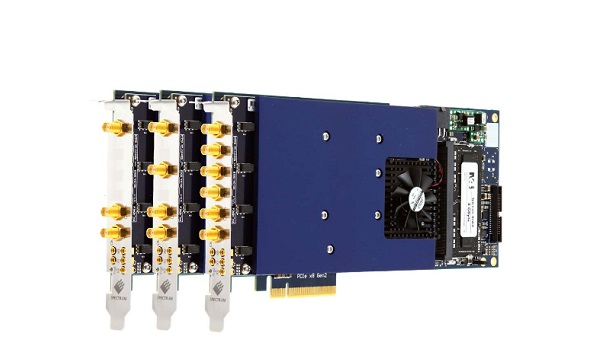

M4i.66xx系列产品描述
新款产品的设计是基于广受业界好评的M4i系列PCIe平台。相对传统设备而言，新款设备更加小巧并更适用于大多数现代电脑。只需将任意波形发生器卡装入PCIe x8 或 x16卡槽，安装驱动，然后通过Spectrum公司软件即可生成波形。任意波形发生器可任意进行编程并与德国Spectrum公司的SBench6控制软件协同使用，也可与第三方软件工具如LabVIEW, LabWindows 和 MATLAB协同使用。
为了生成长波形和复杂波形，任意波形发生器配备了一个大容量的2G板上存储器和诸如Single-Shot, Loop, FIFO, Gating 和 Sequence Replay等运行模式。Sequence Replay模式允许在内存中存储不同的波形段，并在序列中形成串并联和循环回路。此外，在运行时段内，可以通过软件命令或过载波形在存储波形间进行切换。

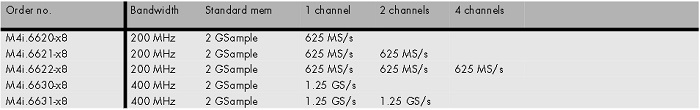

M4i.66xx-x8系列PCIe产品对比

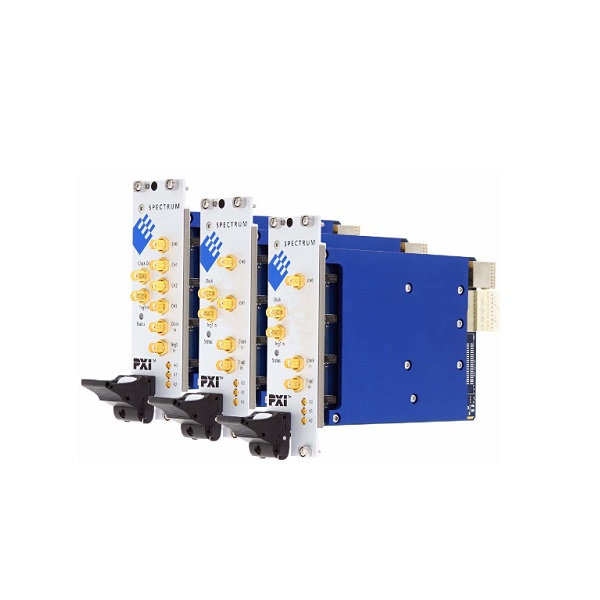

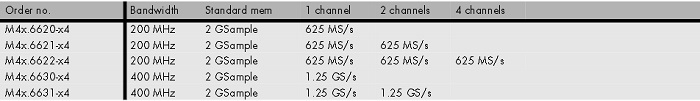

M4x.66xx-x4系列PXIe产品对比
