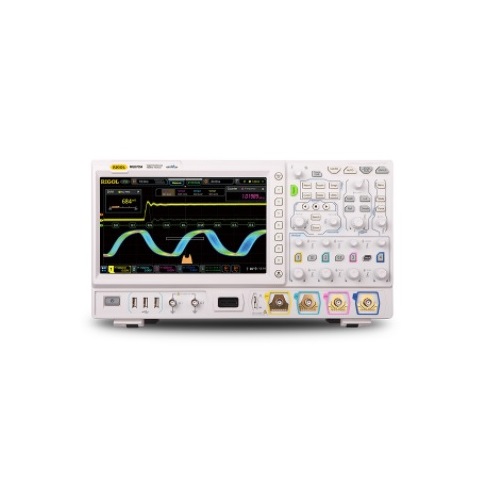

MSO/DS7000系列数字示波器

10Gs/s采样率,500M存储深度,自主研发ADC

品牌:Rigol(普源)

主要特性和功能:


采样率高达10GSa/s,最高存储深度可达500Mpts,带宽高达500MHz

基于RIGOL独创的UltraVision II代技术,采用10.1英寸多点触控电容屏

高采样带宽比和存储深度、良好的显示效果、优异的波形捕获率和强大的数据分析功能。

同时提供从主机、选附件到应用软件的完备解决方案


所有型号

  • 产品型号

概述 技术指标 评论

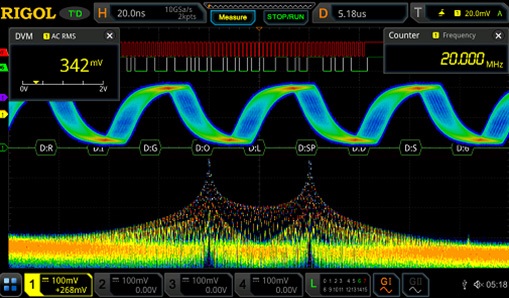

7合1产品设计

通过逻辑探头,任意波发生器和串行总线解码选件,MSO7000系列将所有7种仪器集于一身。

解决任何嵌入式设计挑战,无论您是需要模拟波形,

捕获高速信号,验证电力等级,监控频谱,解码串行通信,监控并行总线,

还是计算脉冲,MSO7000都可以快速轻松地移动仪器功能之间全部来自1个整合界面

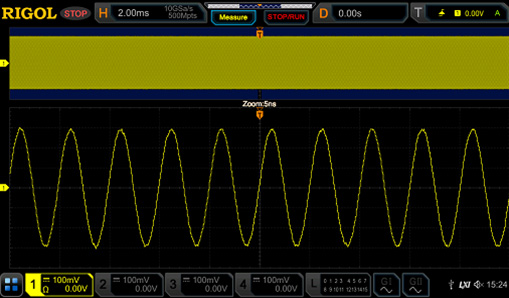

500Mpts保证超高采样率,针对复杂信号找寻特殊的波形问题

7000系列示波器提供了500Mpts的存储深度,保证了高采样率的实用性。

7000系列同时提供了完整的搜寻、查找以及波形录制的功能,提高了存储深度的价值。

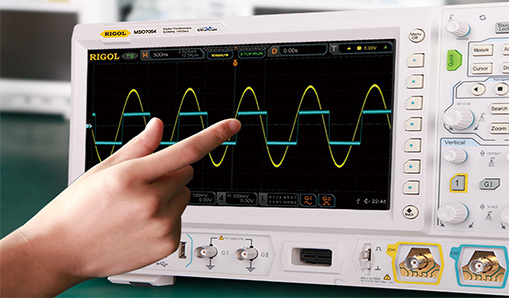

10.1英寸多点触控电容屏

10.1 英寸多点触控电容屏,支持多种手势操作,给使用者提供最大限度优化地交互体验

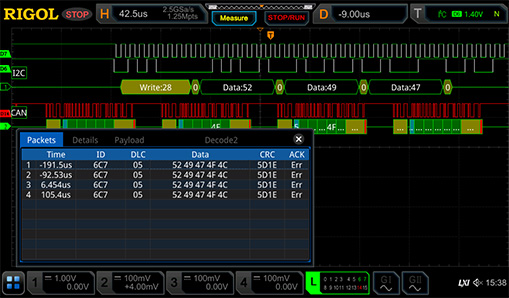

丰富的触发和协议解码

提供了RS232/UART、I2C、SPI、CAN、LIN、I2S、FlexRay、MIL-STD-1553 等串行总线解码选件,

同时支持4个串行总线解码

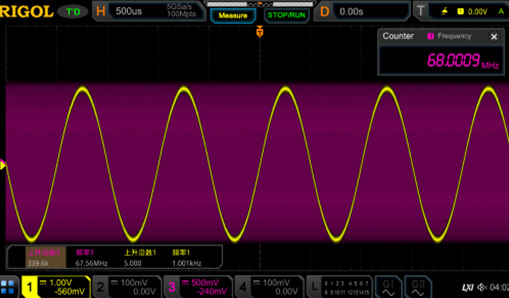

硬件全内存自动测量

同时观察并准确测量两路频率相差很大的信号,全内存硬件测量可以在具有339.6k

个上升沿的波形中测得准确的频率值

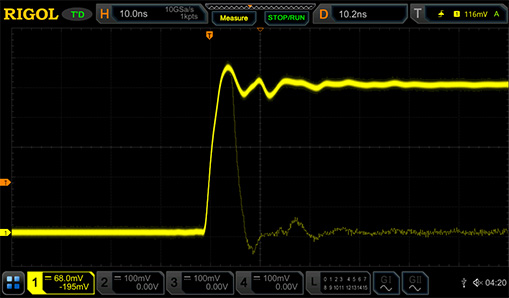

超过600k wfms/s波形捕获率

通过600,000 wfms/s 的波形捕获率,可以有效减少死区时间,

更容易发现信号中存在的毛刺和其他偶发事件,从而极大地提高了工程师的调试效率

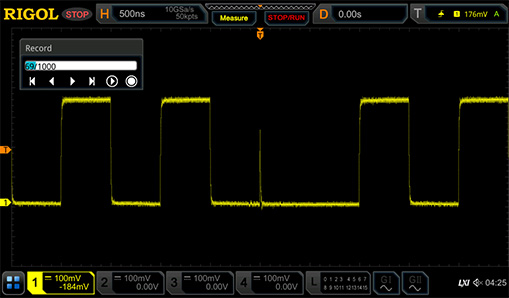

45 万帧硬件波形录制

45万帧硬件实时波形不间断录制和回放,允许用户以足够的时间仔细查看和分析录制的每一段波形




MSO/DS7000系列数字示波器 产品家族:


型号

模拟带宽

模拟通道数

最高实时采样率

最大存储深度

最高波形捕获率

数字通道

内置信号源

MSO7054

500MHz

4

10GSa/s

500Mpts(选配)

600,000wfms/s

16

2CH(选配)

MSO7034

350MHz

4

10GSa/s

500Mpts(选配)

600,000wfms/s

16

2CH(选配)

MSO7024

200MHz

4

10GSa/s

500Mpts(选配)

600,000wfms/s

16

2CH(选配)

MSO7014

100MHz

4

10GSa/s

500Mpts(选配)

600,000wfms/s

16

2CH(选配)

DS7054

500MHz

4

10GSa/s

500Mpts(选配)

600,000wfms/s



DS7034

350MHz

4

10GSa/s

500Mpts(选配)

600,000wfms/s



DS7024

200MHz

4

10GSa/s

500Mpts(选配)

600,000wfms/s



DS7014

100MHz

4

10GSa/s

500Mpts(选配)

600,000wfms/s






模拟通道
2-4 个
数字通道
16 个
带宽
100-500 MHz
最大采样率
10 GSa/s
最大存储器深度
500 Mpts
操作系统
0
参考起价
US$ 19800
