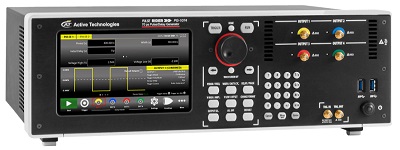

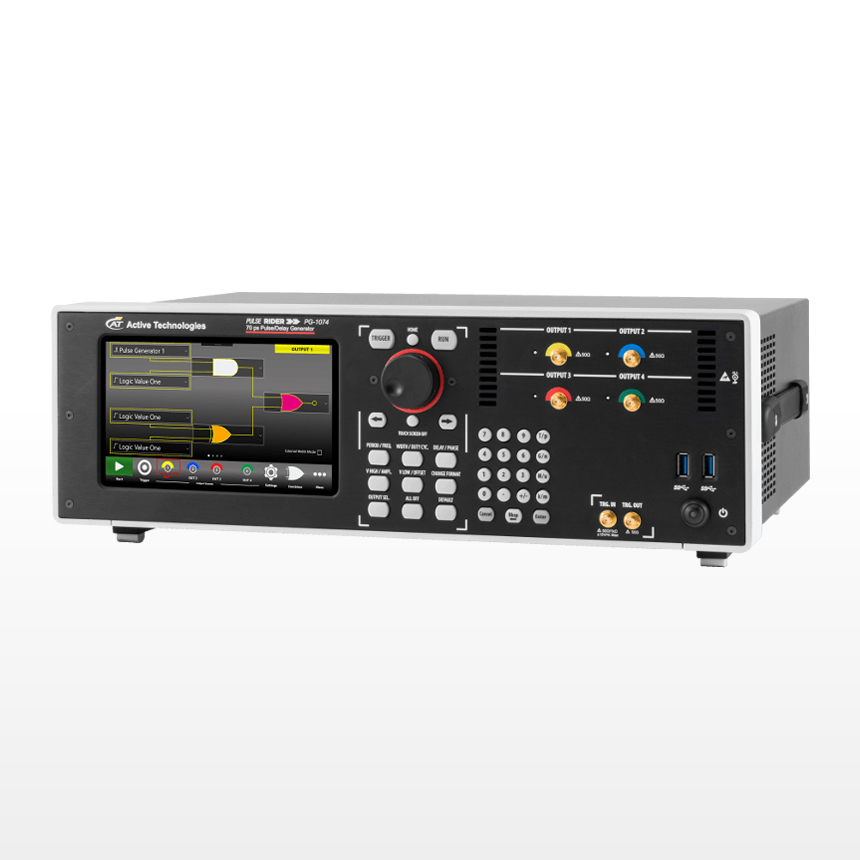

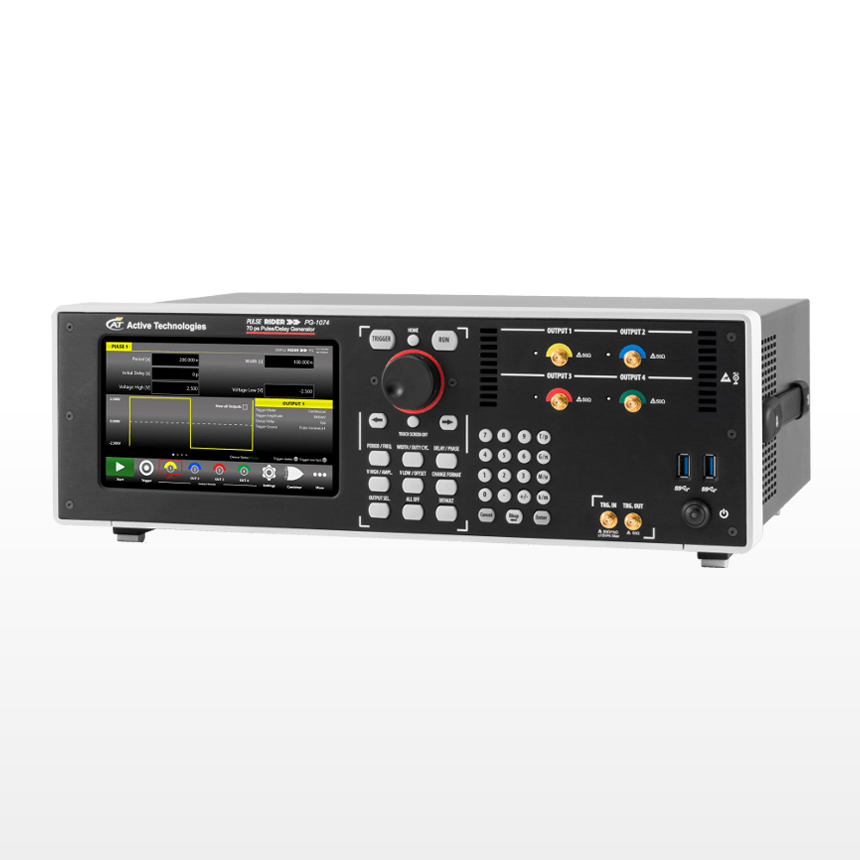

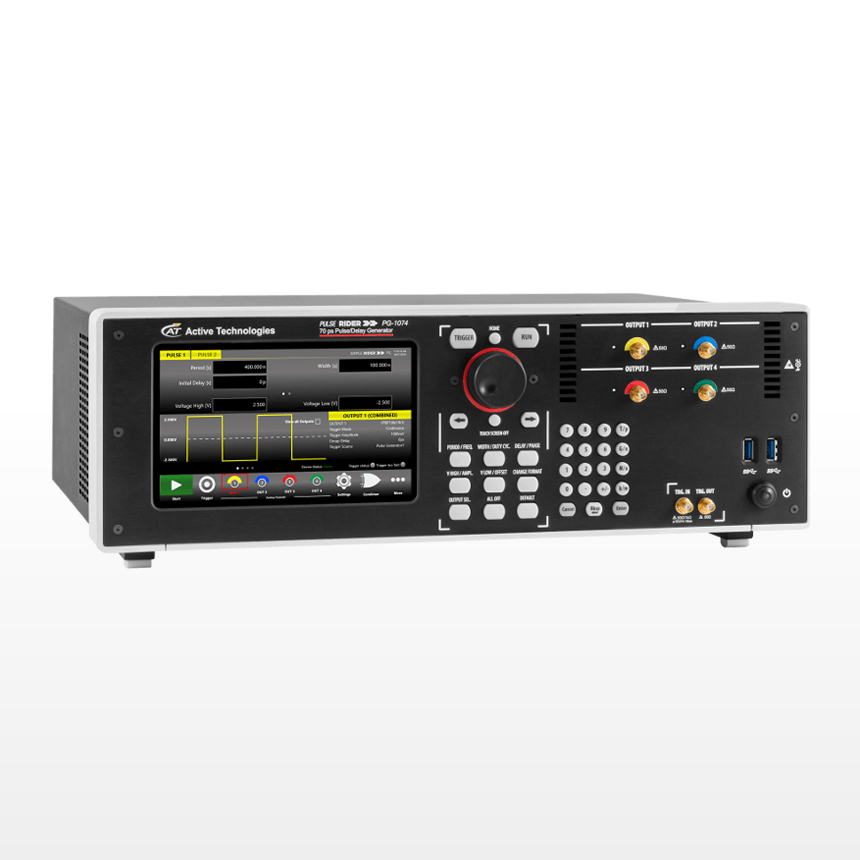

PulseRider PG1000脉冲信号发生器

最小脉冲宽度300ps,最小上升时间70ps,2/4通道

品牌:Active Technologies

主要特性和功能:

最小脉冲宽度300ps (点击观看视频)

输出幅度可调:10mVpp - 5Vpp

上升/下降时间(20% - 80%):<70ps

通道数:2或4

最大重复速率:800MHz (点击访问 Active Technologies公司官网)

所有型号

  • 产品型号

    通道数

    最小脉冲宽度

    最小上升/下降时间

    输出幅度

    参考起价

  • PG1072

    2

    300 ps

    70 ps

    10 mV至 5 V

    联系我们

  • PG1074

    4

    300 ps

    70 ps

    10 mV至 5 V

    联系我们

概述 技术指标 评论




Pulse Rider PG1000高速脉冲信号发生器



Pulse Rider系列高速脉冲信号发生器具有杰出的信号完整性,加上使用非常方便的触摸屏显示界面(SimpleRider™)。

脉冲的发生只需要几下屏幕触摸。

输出电压可被调整到5V pk-pk,位于±5V窗口内,具有70ps边缘率(基于RiderEdge™技术),并且过渡有最小过冲和振铃。

它的创新硬件架构能够生成先进的脉冲序列,例如双脉冲或四脉冲,具有全独立定时参数。




Pulse Rider PG1072高速脉冲信号发生器主要技术指标


通道

上升/下降时间 (20%-80%)

幅度

偏置电压

脉冲宽度

2

< 70 ps

10 mVpp-5 Vpp 可调

± 2.5 V 可调

< 300 ps to > 1 s


Pulse Rider PG1074高速脉冲信号发生器主要技术指标


通道

上升/下降时间 (20%-80%)

幅度

偏置电压

脉冲宽度

4

< 70 ps

10 mVpp-5 Vpp 可调

± 2.5 V 可调

< 300 ps to > 1 s



主要特性


多达4通道

小于 70 ps上升/下降时间(20%-80%)

可调输出电平从200 mVpp至5 Vpp

可调基线偏置±2.5 V

重复率高达500 MHz

脉冲宽度从300 ps 至 > 1 s

宽度分辨率10 ps

连续、单次、突发、门限、外部触发模式

触发进入输出抖动 < 35 ps RMS



应用


大物理应用 实验对撞机 激光调制 探测器 带硅仿真

质谱仪 TDT和TDR应用 雷达和声纳系统 半导体测试



SimpleRider脉冲触摸屏用户界面


Simple Rider UI专用于触摸屏并且能够把现代脉冲和波形发生器的所有功能都置于你的指尖下。

所有仪器控件和参数都可通过直观的用户界面访问,采用平板和现代智能手机的简洁设计:

触摸功能和手势都能被工程师和科学家用于创建脉冲或复杂的脉冲组合,只需几次触摸。


Pulse Screen 01

Pulse Screen 02



通道数
2 - 4
最小脉冲宽度
300 ps
最小上升/下降时间
70 ps
输出幅度
10 mV 至 5 V
操作系统
Windows 10
